Утверждены
Постановлением
Госстроя СССР,
Госкомтруда СССР и
Секретариата ВЦСПС
от 5 декабря 1986
г. N 43/512/29-50
ЕНиР. ЕДИНЫЕ НОРМЫ И РАСЦЕНКИ НА
СТРОИТЕЛЬНЫЕ,
МОНТАЖНЫЕ И РЕМОНТНО-СТРОИТЕЛЬНЫЕ РАБОТЫ
СБОРНИК Е28
МОНТАЖ ПОДЪЕМНО-ТРАНСПОРТНОГО ОБОРУДОВАНИЯ
ВЫПУСК 2
ОБОРУДОВАНИЕ ПРЕРЫВНОГО ДЕЙСТВИЯ
Предназначены
для применения в строительно-монтажных, ремонтно-строительных и приравненных к
ним организациях, а также в подразделениях (бригадах, участках)
производственных объединений, предприятий, организаций и учреждений,
осуществляющих строительство и капитальный ремонт хозяйственным способом,
переведенных на новые условия оплаты труда работников в соответствии с
Постановлением ЦК КПСС, Совета Министров СССР и ВЦСПС "О совершенствовании
организации заработной платы и введении новых тарифных ставок и окладов работников производственных отраслей народного хозяйства".
Разработаны
Центром по научной организации труда и управления в энергетическом
строительстве Минэнерго СССР "Энергостройтруд" и
Нормативно-исследовательской станцией N 3 при тресте "Гидромонтаж", с
использованием нормативных материалов других министерств и ведомств под
методическим руководством и при участии Центрального бюро нормативов по труду в
строительстве (ЦБНТС) при ВНИПИ труда в строительстве Госстроя СССР.
Технология
производства работ, предусмотренная в сборнике, согласована со Специальным
конструкторским бюро (СКБ "Мосгидросталь") Минэнерго СССР.
ВВОДНАЯ
ЧАСТЬ
1. Настоящий выпуск
содержит нормы и расценки на монтаж и демонтаж кранов мостовых, козловых,
портальных, консольных, башенных, башенно-стреловых и перегружателей.
2. Нормами и
расценками настоящего сборника предусмотрено производство работ с соблюдением требований
инструкции
"Монтаж
подъемно-транспортного оборудования", а также требований
Госгортехнадзора.
3. Качество работ,
выполняемых рабочими, должно удовлетворять требованиям действующих технических
условий на производство и приемку работ.
Рабочие должны
знать и выполнять все требования, предусмотренные указанными документами,
обеспечивающими требуемое качество работ.
Работы должны
производиться в соответствии с требованиями СНиП III-4-80 "Техника
безопасности в строительстве".
4. Тарификация
работ произведена в соответствии с ЕТКС, вып. 3, разд. "Строительные,
монтажные и ремонтно-строительные работы", утвержденного 17 июля 1985 г.,
и вып. 2, разд. "Сварочные работы", утвержденного 16 января 1985 г.
5. Нормами настоящего
выпуска учтены и отдельной оплате не подлежат следующие работы:
ознакомление с
чертежами;
переходы
исполнителей, связанные с подготовкой и завершением работ, организацией работы
и рабочего места, а также перемещение оборудования и материалов в пределах
рабочей зоны на расстояние до 100 м;
комплектование
узлов и деталей оборудования;
распаковка и
расконсервация (консервация и упаковка) узлов и деталей оборудования (без
вскрытия и разборки узлов механизмов), смазка тросов;
установка и снятие
такелажных средств (талей, домкратов), выкладка и разборка шпальных клеток;
установка и снятие
стыковочных приспособлений и деталей;
строповка,
перестроповка и расстроповка узлов и деталей оборудования при их монтаже и
демонтаже;
проверка
геометрических размеров монтируемого оборудования;
перестановка
подмостей и лестниц высотой до 5 м;
очистка от
ржавчины, мелкая правка конструкций ранее демонтированных кранов в пределах
допусков;
обслуживание
лебедок;
участие в перегонах
(перемещениях) монтажных кранов в пределах рабочей зоны.
6. Нормами и
расценками выпуска не предусмотрены, кроме случаев,
оговоренных в составах работ:
электромонтажные
работы;
установка, снятие и
передвижка подъемных мачт канатных подъемников, монтажных шевров и их оснастка;
изготовление
подмостей и специальной оснастки;
работа машинистов
кранов, участвующих в монтаже или демонтаже;
сдача оборудования
представителям Госгортехнадзора;
исправление
дефектов в оборудовании, допущенных заводом-изготовителем, а также возникших
при неправильной транспортировке, перегрузке и хранении.
7. Нормы настоящего
выпуска рассчитаны на выполнение работ по монтажу и демонтажу тяжеловесных
узлов и деталей оборудования с применением передвижных кранов соответствующей
грузоподъемности, кроме случаев, оговоренных в параграфах.
При производстве
работ с применением электрических лебедок Н. вр. и
Расц. умножать на 1,25 (ВЧ-1).
8. Нормами выпуска
предусмотрен монтаж стальных конструкций кранов, прошедших контрольную сборку,
поставляемых заводами-изготовителями отдельными отправочными марками, масса и
габариты которых определяются из условий их транспортировки железнодорожным
транспортом.
9. Нормами
предусмотрено крепление узлов металлоконструкций на чистых болтах. При
креплении узлов металлоконструкций на высокопрочных болтах дополнительно
оплачиваются все работы, связанные с их установкой.
10. Нормы
настоящего выпуска рассчитаны на выполнение работ по монтажу кранов на высоте
до 10 м от уровня опорной площадки, на которой ведутся работы, или от земли.
Н. вр. и Расц. умножать на коэффициент при выполнении работ на
высоте, м: св. 10 до 25 - на 1,1 (ВЧ-2); св. 25 до 40 - на 1,15 (ВЧ-3); св. 40
до 70 - на 1,3 (ВЧ-4); св. 70 - на 1,5 (ВЧ-5).
11. В ряде
параграфов настоящего выпуска нормы времени и расценки построены на спаренный
измеритель (спаренные нормы). Нормы эти связаны функциональной зависимостью и
не могут применяться в отрыве друг от друга.
Ниже приводится
пример применения спаренных норм.
Определить нормы на
монтаже моста мостового крана массой 75 т, поступившего с завода-изготовителя
на монтажную площадку из двух полумостов.
Н. вр., учитывающая
количество собранных мостов по § Е28-2-1, п. 5 136 x 1 = 136 чел.-ч;
Н. вр., учитывающая массу моста крана, по § Е28-2-1, п. 6 1,7 x 75 =
127,5 чел.-ч.
Общая Н. вр. на
монтаж моста крана будет равна: 136 + 127,5 = = 263,5 чел.-ч.
12. Нормами выпуска
предусмотрено выполнение работ рабочими следующих профессий:
монтажники
подъемно-транспортного оборудования прерывного действия;
электросварщики
ручной сварки, которые для краткости соответственно именуются
"монтажники" и "электросварщики".
ГЛАВА 1.
МОНТАЖ КРАНОВ МОСТОВЫХ ЭЛЕКТРИЧЕСКИХ
§ Е28-2-1.
Монтаж кранов мостовых электрических
общего назначения, специальных, металлургических

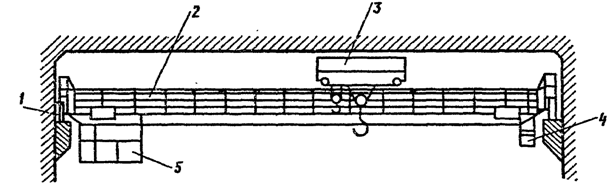

Рис. 1. Кран
мостовой электрический
1 - механизм
передвижения крана; 2 - мост крана;
3 - грузовая
тележка; 4 - люлька осмотра троллей;
5 - кабина
управления
Нормы времени и
расценки на измерители,
указанные в таблице
────────────────────────────┬───────────┬────────┬──────┬──────┬──
Наименование │ Состав
│Измери- │Н. вр.│
Расц.│ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼──
Установка балансирных │ │ │ │ │
тележек на подкрановый путь│ │ │ │ │
│ │ │ │ │
1. Установка тележек на │5 разр. - 1│1 │ 2,4 │ 1-86 │ 1
подкрановый
путь с временным│4 "
- 1│тележка │
│ │
раскреплением.
2. Выверка │3 "
- 2│1 т │ 0,9 │0-69,8│ 2
тележек
и окончательное
│ │ │ │ │
крепление. │ │ │ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼───
Монтаж моста крана │ │ │ │ │
│ │ │ │ │
1. Подъем и установка │6 разр. - 1│ │ │ │
полумостов
на подкрановый
│5 " - 1│ │ │ │
путь.
2. Установка и крепле-│4
" - 3│ │ │ │
ние
концевых балок с полу- │3 "
- 2│ │ │ │
мостами.
3. Проверка геомет-│
│ │ │ │
рической
схемы моста и окон-│
│ │ │ │
чательное
крепление стыковых│ │ │ │ │
соединений.
4. Установка, │ │ │ │ │
выверка
и крепление рельс │ │ │ │ │
грузовой
тележки. 5. Уста- │ │ │ │ │
новка
тупиковых упоров. │ │ │ │ │
6.
Установка люльки для ос- │
│ │ │ │
мотра
троллей. 7. Установка │
│ │ │ │
монорельса │ │ │ │ │
При массе крана, т: │ │ │ │ │
до 50 │ │1 мост │
48 │ 39-36│ 3
│ │1 т │ 2,4 │
1-97│ 4
─────────────────────┤ ├────────┼──────┼──────┼───
"
100 │ │1 мост │ 136
│111-52│ 5
│ │1 т │ 1,7 │
1-39│ 6
─────────────────────┤ ├────────┼──────┼──────┼───
св. 100 │ │1 мост │ 352
│288-64│ 7
│ │1 т │ 0,9 │0-73,8│ 8
────────────────────────────┼───────────┼────────┼──────┼──────┼───
Монтаж механизма │ │ │ │ │
передвижения крана │ │ │ │ │
│ │ │ │ │
1. Подъем и установка ре- │5 разр. -
1│1 меха- │ 44 │ 35-20│ 9
дукторов
с центрированием. │4 "
- 1│низм пе-│ │ │
2.
Установка промежуточных │3
" -
1│редвиже-│ │ │
валов.
3. Установка тормоз- │ │ния │
│ │
ных
шкивов на валы электро- │
│1 т │ 8,2 │
6-56│10
двигателей.
4. Установка, │ │ │ │ │
выверка
и крепление электро-│
│ │ │ │
двигателей.
5. Установка │ │
│ │ │
тормозов
с выверкой и креп- │
│ │ │ │
лением. │ │ │ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼──
Сборка
рамы грузовой тележки│ │ │ │ │
│ │ │ │ │
Сборка рамы из отдельных │5 разр. - 1│1 рама │ 6,1
│ 4-75│11
марок
с креплением. │4 "
- 2│1 т │ 1,6 │
1-24│12
│3
" - 2│ │ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼───
Монтаж грузовой тележки │ │ │ │ │
│ │ │ │ │
1. Установка и крепление │5 разр. - 1│ │ │ │
колес.
2. Установка редукто-│4
" - 2│ │ │ │
ров
на тележку с креплением.│3
" - 2│ │ │ │
3.
Установка барабанов с │ │ │ │ │
креплением.
4. Установка, │ │ │ │ │
выверка
и крепление электро-│
│ │ │ │
двигателей.
5. Установка │ │ │ │ │
тормозов.
6. Подъем и уста- │
│ │ │ │
новка
грузовой тележки на
│ │ │ │ │
мост
крана. 7. Установка ту-│
│ │ │ │
пиковых
упоров. При грузо- │ │ │ │ │
подъемности
тележки, т:
│ │ │ │ │
до 150 │ │1 │
47 │ 36-57│13
│ │тележка │ │ │
│ │1 т │ 3,2 │
2-49│14
─────────────────────┤ ├────────┼──────┼──────┼───
св. 150 │ │1 │
57 │ 44-35│15
│ │тележка │ │ │
│ │1 т │ 2,6 │
2-02│16
─────────────────────┼───────────┼────────┼──────┼──────┼───
Установка кабины управления│ │ │ │ │
│ │ │ │ │
Установка кабины управле- │5 разр. -
1│1 кабина│ 18 │ 14-36│17
ния
с креплением. │4 "
- 2│ │ │ │
│3 "
- 1│ │ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼───
Запасовка грузовых │ │ │ │ │
полиспастов │ │ │ │ │
│ │ │ │ │
1. Подготовка подвески или│6 разр. -
1│ │ │ │
траверсы
к запасовке. 2. Ус-│5 " - 1│ │ │ │
тановка
бухт с канатом на │4 "
- 2│ │ │ │
козлы.
3. Размотка каната. │3 "
- 1│ │ │ │
4.
Внешний осмотр, отрезка и│
│ │ │ │
подъем
каната. 5. Запасовка │
│ │ │ │
полиспаста
с проводкой кана-│
│ │ │ │
та
через отводные блоки: │ │ │ │ │
основного подъема │ │1 канат │ 42
│ 35-70│18
│ │100 м │
8 │ 6-80│19
│
├────────┼──────┼──────┼───
вспомогательного подъема │ │1 канат │ 35
│ 29-75│20
│ │100 м │
6 │ 5-10│21
§ Е28-2-2.
Монтаж кранов мостовых гидротехнических
Нормы времени и
расценки на измерители,
указанные в таблице
────────────────────────────┬───────────┬────────┬──────┬──────┬──
Наименование │ Состав
│Измери- │Н. вр.│
Расц.│ N
и состав работ │
звена │тели │
│ │
│монтажников│ │ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼──
Установка балансирных │ │ │ │ │
тележек на подкрановый путь│ │ │ │ │
│ │ │ │
│
1. Сборка концевых балок с│5 разр. -
1│1 │ 5,1 │ 4-27 │ 1
ведомыми
балансирами. 2. Ус-│4 " - 3│тележка │ │ │
тановка
балансирных тележек │
│1 т │ 1,4 │ 1-17 │ 2
на
подкрановый путь. 3. Вы- │
│ │ │ │
верка
тележек и окончатель- │
│ │ │ │
ное
крепление. │ │ │ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼──
Монтаж моста крана │ │ │ │ │
│ │ │ │ │
1. Установка полумостов на│6 разр. -
1│1 мост │364 │298-48│ 3
подкрановый
путь. 2. Уста- │5 "
- 2│1 т │ 4,6 │
3-77│ 4
новка
и крепление концевых
│4 " - 2│ │ │ │
балок
с мостом. 3. Установка│3
" - 3│ │ │ │
подтележечного
рельса. 4.Вы-│
│ │ │ │
верка
моста по высотным от- │ │ │ │ │
меткам.
5. Проверка геомет- │
│ │ │ │
рической
схемы моста. │ │ │ │ │
6.
Окончательное крепление. │
│ │ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼──
Монтаж механизма │ │ │ │ │
передвижения │ │ │ │ │
│ │ │ │ │
1. Снятие крышек люков │5 разр. - 2│1 меха- │
86 │ 68-68│ 5
моста
с последующей их уста-│4
" - 3│низм пе-│
│ │
новкой
на место. 2. Спуска- │3
" -
2│редвиже-│ │ │
ние
в люки узлов механизмов │
│ния │ │ │
передвижения
крана. 3. Уста-│ │1 т │ 15 │ 11-98│ 6
новка
редукторов, промежу- │ │ │ │ │
точных
валов, электродвига- │
│ │ │ │
телей
и тормозов с крепле- │ │ │ │ │
нием. │ │ │ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼──
Сборка рамы грузовой │ │ │ │ │
тележки │ │ │ │ │
│ │ │ │ │
Сборка рамы грузовой те- │5 разр. - 1│1 рама │ 25,5 │ 19-89│ 7
лежки
из отдельных марок │4 "
- 3│1 т │ 8,2 │
6-40│ 8
│3 "
- 2│ │ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼──
Монтаж грузовой тележки │ │ │ │ │
│ │ │ │ │
1. Установка рамы тележки.│ То же
│1 грузо-│ 76
│ 59-28│ 9
2.
Установка механизмов ос- │ │вая те- │ │ │
новного
и вспомогательного
│
│лежка │ │ │
подъемов
с креплением. │ │1 т │
4,3 │ 3-35│10
3.
Установка узлов механизма│
│ │ │ │
передвижения
грузовой тележ-│ │ │ │ │
ки. │ │ │ │ │
────────────────────────────┼───────────┼────────┼──────┼──────┼──
Установка кабины управления│ │ │ │
│
│ │ │ │ │
Установка кабины управле- │5 разр. -
1│1 кабина│ 18 │
14-36│11
ния
с креплением │4 "
- 2│ │ │ │
│3 "
- 1│ │ │
│
────────────────────────────┼───────────┼────────┼──────┼──────┼──
Запасовка грузовых │ │ │ │ │
полиспастов │ │ │ │ │
│ │ │
│ │
1. Подготовка подвесок к │6 разр. - 1│1 канат │ 45,5
│ 38-68│12
запасовке.
2. Укладка подве-│5 " - 1│100 м │ 15
│ 12-75│13
сок
на шпальные клетки. │4 "
- 2│ │ │ │
3.
Установка бухт с канатом │3
" - 1│ │ │ │
на
козлы. 4. Размотка кана- │
│ │ │ │
та.
5. Протаскивание каната │
│ │ │ │
через
систему блоков с креп-│
│ │ │ │
лением
и намоткой каната на │ │ │ │ │
барабаны. │ │ │ │ │
§ Е28-2-3.
Монтаж тельферного крана
Состав звена
Монтажники 4 разр. - 2
" 3 " - 2
─────────────────────────────┬────────────┬──────┬───────────┬────
Наименование и состав работ │ Измерители
│Н. вр.│ Расц. │ N
─────────────────────────────┼────────────┼──────┼───────────┼────
Монтаж конструкций крана │ │ │
│
│ │ │ │
1. Установка моста крана на│ 1 кран
│ 34 │ 25-33
│ 1
подкрановые
балки. 2. Уста- │ 1 т массы │ 2,6 │
1-94 │ 2
новка
грузовой тележки на
│ │ │ │
мост
крана. │ │ │ │
─────────────────────────────┼────────────┼──────┼───────────┼────
Установка тельфера │ │ │
│
│ │ │ │
1. Установка тельфера с за-│ 1 тельфер │ 15,5 │ 11-55
│ 3
водкой
колесами на балки. │ 1 т массы │ 3,4 │
2-53 │ 4
2.
Запасовка блоков стальным │ │ │ │
канатом
с креплением концов │ │ │ │
его
и намоткой на барабан ле-│
│ │ │
бедки. │ │ │ │
§ Е28-2-4.
Установка токоприемников, троллеедержателей
и оградительных
сеток
Состав звена
Монтажники 4 разр. - 2
" 3 " - 1
Нормы времени и
расценки на измерители,
указанные в таблице
─────────────────────────────┬────────────┬──────┬───────────┬────
Наименование и состав работ │ Измерители
│Н. вр.│ Расц. │ N
─────────────────────────────┼────────────┼──────┼───────────┼────
Установка токоприемников и │ │ │ │
троллеедержателей │ │ │
│
│ │ │ │
Подъем и установка токо- │
1 шт. │ 1,1 │
0-83,6 │ 1
приемников
и троллеедержате- │ 1 т │ 8,9 │
6-76 │ 2
лей
с выверкой и креплением. │
│ │ │
─────────────────────────────┼────────────┼──────┼───────────┼────
Установка оградительных │ │ │ │
сеток │ │ │
│
│ │ │ │
Подъем и установка сеток с │ 1 м2 │ 0,88 │ 0-66,9
│ 3
выверкой
и креплением. │ │ │
§ Е28-2-5.
Монтаж кранов мостовых электрических
кругового действия
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка балансирных │ │ │ │ │
тележек
на подкрановый путь│
│ │ │ │
│ │ │ │ │
1. Сборка главных
балан- │6 разр. - 1│1
│ 10,5│ 8-82│ 1
сиров
с балансирными тележ-│5 "
- 1│тележка │
│ │
ками.
2. Установка концевых│4 "
- 3│1 т │ 3,9│
3-28│ 2
балок
на опоры с главными
│3 " - 1│ │ │ │
балансирами.
3. Разметка │ │ │ │ │
мест
установки тележек. │ │ │ │
│
4.
Подъем и установка ба-
│ │ │ │ │
лансирных
тележек в сборе с│ │ │ │ │
концевыми
балками на под-
│ │ │ │ │
крановый
путь. 5. Выверка │ │ │ │ │
тележек
по осям и отвесам. │
│ │ │ │
6.
Раскрепление тележек │ │ │ │ │
талрепами. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка полумостов │ │ │ │ │
│ │ │ │ │
Сборка полумостов из от- │6 разр. -
1│1 полу- │ 44 │
36-08│ 3
дельных
марок с креплением.│5 " - 1│мост │
│ │
│4 "
- 3│1 т │ 4,4│
3-61│ 4
│3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж моста │ │ │ │ │
│ │ │ │ │
1. Подъем и установка по-│6 разр. -
1│1 мост │1373 │1125-86│ 5
лумостов.
2. Стыковка полу-│5 " - 1│1 т │
3,5│ 2-87│ 6
мостов
с концевыми балками.│4 " - 3│ │ │ │
3.
Сверление отверстий во │3 "
- 2│ │ │ │
фланцевых
соединениях.
│ │ │ │ │
4.
Зачистка сварных швов. │ │ │ │ │
5.
Определение горизонталь-│
│ │ │ │
ного
прогиба полумостов. │ │ │ │ │
6.
Разметка мест прокладки │
│ │ │ │
рельсов.
7. Установка рель-│ │ │ │ │
сов
под грузовую тележку с │ │ │ │ │
креплением.
8. Участие в
│ │ │ │ │
заполнении формуляра.
│ │ │ │
│
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка механизма │ │ │ │ │
передвижения крана │ │ │ │ │
│ │ │ │ │
1. Подъем и установка ва-│6 разр. -
1│1 │ 25
│ 20-20│ 7
лов
и редукторов с центров-│4
" -
2│механизм│ │ │
кой,
выверкой и креплением.│3
" - 2│1 т │
4,7│ 3-80│ 8
2.
Участие в заполнении │ │ │ │ │
формуляра. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка рамы грузовой │ │ │ │ │
тележки │ │ │ │ │
│ │ │ │
│
Сборка рамы из отдельных
│5 разр. - 2│1 марка │
50 │ 39-93│ 9
марок
с креплением. │4 "
- 3│1 т │ 11
│ 8-78│10
│3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж грузовой тележки │ │ │ │ │
│ │ │ │ │
1. Установка рамы тележ- │5 разр. -
2│1 │ 110 │
87-85│11
ки.
2. Установка балансиров│4
" - 3│тележка
│ │ │
тележки.
3. Установка меха-│3 " - 2│1 т │
2,7│ 2-16│12
низма
подъема. 4. Установка│
│ │ │ │
ограничителя
подъема. │ │ │ │ │
5.
Установка электротельфе-│
│ │ │ │
ра.
6. Установка кабельных │ │ │ │ │
барабанов.
7. Установка ог-│
│ │ │ │
раждений.
8. Установка гру-│
│ │ │ │
зовой
тележки. 9. Установка│
│ │ │ │
упоров.
10. Центрирование │ │ │ │ │
электродвигателей. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка кабины │ │ │ │ │
управления │ │ │ │ │
│ │ │ │ │
Установка кабины │5 разр. - 1│1
кабина│ 18 │
14-36│13
управления
с выверкой и │4 "
- 2│ │ │ │
креплением. │3 "
- 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж электротельфера │
│ │ │ │
на мосту │ │ │ │ │
│ │ │ │ │
1. Установка кронштейнов │4 разр. -
3│1 │ 50
│ 37-70│14
для
монорельса. 2. Укладка │3
" - 2│тельфер
│ │ │
монорельса
с разметкой мес-│ │1 т │
11 │ 8-29│15
та
укладки. 3. Установка │ │ │ │ │
кабельных
тележек. 4. Уста-│
│ │ │ │
новка
тельфера. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж портала │ │ │ │ │
│ │ │ │ │
1. Подъем и установка ма-│6 разр. -
1│1 │ 252 │ 206-64│16
рок
портала. 2. Установка │5 "
- 1│портал │ │ │
площадок,
лестниц и ограж- │4 " - 3│1 т │
7,5│ 6-15│17
дений.
3. Монтаж электро- │3 "
- 2│ │ │ │
тельфера.
4. Установка ка- │
│ │ │ │
бельных
тележек. 5. Уста- │ │ │ │ │
новка
ограничителей. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Запасовка грузовых │ │ │ │ │
полиспастов │ │ │ │ │
│ │ │ │ │
1. Установка лебедок для │6 разр. -
1│ │ │ │
запасовки.
2. Подъем кату- │5 " - 1│ │ │ │
шек
с канатом и опускание │4 "
- 3│ │ │ │
каната
с блоком на проект- │
│ │ │ │
ную
отметку. 3. Запасовка │ │ │ │
│
полиспастов
с намоткой ка- │
│ │ │ │
ната
на барабан: │ │ │ │ │
основного подъема │ │1 канат │ 71
│ 61-63│18
│ │100 м │
13,5│ 11-72│19
│
├────────┼──────┼───────┼──
вспомогательного подъема │ │1 канат │ 59
│ 51-21│20
│ │100 м │
10 │ 8-68│21
ГЛАВА 2.
МОНТАЖ И ДЕМОНТАЖ КРАНОВ КОЗЛОВЫХ,
ПОЛУКОЗЛОВЫХ И
ГИДРОТЕХНИЧЕСКИХ
§ Е28-2-6.
Монтаж кранов козловых и полукозловых
общего назначения

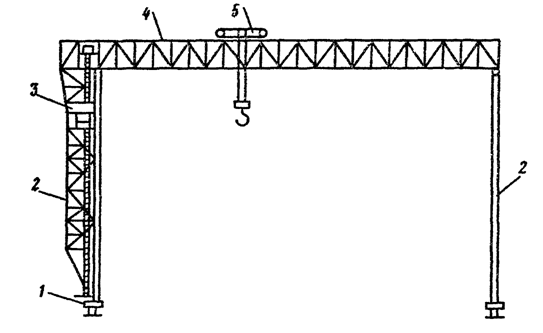

Рис. 2. Кран козловой общего назначения
1 - механизм
передвижения крана; 2 - жесткая и гибкая
опоры крана; 3 -
кабина управления; 4 - мост крана;
5 - грузовая
тележка
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка ходовых тележек │ │ │ │ │
на подкрановый путь │ │ │ │ │
│ │ │ │ │
1. Разметка мест установ-│5 разр. -
1│1 тележ-│ 7,2 │
5-74 │ 1
ки.
2. Установка ходовых
│4 " - 2│ка │ │ │
тележек
на подкрановый путь│3 " - 1│1 т │
0,8 │ 0-63,8│ 2
с
временным закреплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка конструкций моста │ │ │ │
│
│ │ │ │ │
1. Сборка конструкций из │6 разр. -
1│1 секция│ 37
│30-34 │ 3
отдельных
элементов с уста-│5 " - 1│1 т │
2,9 │ 2-38 │ 4
новкой
стыковых планок. │4 "
- 3│ │ │ │
2.
Выверка и крепление сты-│3
" - 2│ │ │ │
ков. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка жесткой и
гибкой │ │ │ │ │
опор │ │ │ │ │
│ │ │ │ │
Сборка опор из отдельных
│6 разр. - 1│1 опора │ 40
│34-00 │ 5
элементов
с выверкой и │5 "
- 1│1 т │ 3,5 │ 2-98 │ 6
креплением. │4 "
- 2│ │ │ │
│3 "
- 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка
жесткой и гибкой │ │ │ │ │
опор │ │ │ │ │
│ │ │ │ │
Установка опор на ходовые│ То же │1 опора │ 30 │25-50
│ 7
тележки
с креплением к мон-│
│1 т │ 0,8 │ 0-68 │ 8
тажным
опорам. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка монтажных опор │
│ │ │ │
│ │ │ │ │
1. Разметка
мест установ-│6 разр. - 1│1 т
│ 4,5 │ 2-89 │ 9
ки
монтажных опор. 2. Ук- │5 "
- 1│ │ │ │
ладка
железобетонных плит │4 "
- 2│ │ │ │
под
опоры. 3. Установка │3 "
- 2│ │ │ │
опор
с креплением. 4. Ук- │ │ │ │ │
ладка
груза на монтажные
│ │ │ │ │
опоры. │ │ │ │
│
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие монтажных опор │ │ │ │ │
│ │ │ │ │
1. Снятие
груза с монтаж-│ То же
│1 т │ 2,5 │ 1-61 │10
ных
опор. 2. Снятие монтаж-│
│ │ │ │
ных
опор. 3. Снятие железо-│
│ │ │ │
бетонных
плит. │ │ │ │
│
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Подъем моста │ │ │ │ │
│ │ │ │ │
1. Подъем моста. 2. Под- │6 разр. -
1│1 мост │ 73 │60-35
│11
катка
опор под мост. 3. По-│5
" - 2│1 т │
1,2 │ 0-99,2│12
садка
моста на опоры и │4 "
- 4│ │ │ │
крепление
опор с мостом. │3 "
- 2│ │ │ │
4.
Установка стяжек. 5. Вы-│ │
│ │ │
верка
и закрепление кон- │ │ │ │ │
струкций
крана. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка грузовой тележки│ │ │ │ │
│ │ │ │ │
Подъем и установка тележ-│5 разр. -
1│1 тележ-│ 1,7 │
1-36 │13
ки
с закреплением. │4 "
- 1│ка │ │ │
│3
" - 1│1 т │
1,3 │ 1-04 │14
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка
кабины управления│
│ │ │ │
│ │ │ │ │
1. Установка опорных
ба- │5 разр. - 1│1 кабина│
6,5 │ 5-18 │15
лок
на жесткую опору. │4 "
- 2│ │ │ │
2.
Установка кабины с креп-│3
" - 1│ │ │ │
лением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка электрических │ │ │ │ │
лебедок │ │ │ │ │
│ │ │ │ │
1. Подготовка мест уста- │6 разр. -
1│1 лебед-│ 4,4 │
3-67 │16
новки
лебедок. 2. Разметка │4
" - 2│ка │ │ │
мест
установки. 3. Установ-│3
" - 1│1 т │
0,7 │ 0-58,5│17
ка
и крепление лебедок. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Запасовка полиспастов │ │ │ │ │
│ │ │ │ │
1. Подготовка подвески │6 разр. - 1│ │ │ │
или
траверсы к запасовке. │5 "
- 1│ │ │ │
2.
Размотка каната. │4 "
- 2│ │ │ │
3.
Внешний осмотр, отрезка │3
" - 1│ │ │ │
и
подъем каната. 4. Запа- │ │ │ │
│
совка
грузового полиспаста │
│ │ │ │
с
креплением концов каната.│
│ │ │ │
Полиспаст основного подъ-│ │1 канат │ 13,5
│11-48 │18
ема │ │100 м │
4 │ 3-40 │19
├───────────┼────────┼──────┼───────┼──
Полиспаст передвижения │5 разр. - 1│1 канат │
12 │ 9-34 │20
грузовой тележки │4 "
- 2│100 м │ 5
│ 3-89 │21
│3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка кабельного │ │ │ │ │
барабана │ │ │ │ │
│ │ │ │ │
1. Установка подставки с │5 разр. -
1│1 бара- │ 4,9 │
3-92 │22
креплением.
2. Подъем и ус-│4 " - 1│бан │ │ │
тановка
барабана. 3. Креп- │3 " - 1│1 т │
0,6 │ 0-48 │23
ление
барабана. │ │ │ │ │
§ Е28-2-7.
Монтаж кранов козловых самомонтирующихся

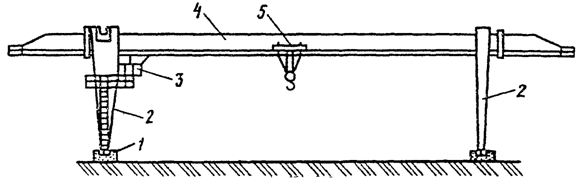

Рис. 3. Кран козловой самомонтирующийся
1 - механизмы
передвижения; 2 - жесткая и гибкая опоры
крана; 3 - кабина
управления; 4 - мост крана;
5 - грузовая
тележка
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка моста │ │ │ │
│
│ │ │ │ │
1. Укрупнительная сборка │6 разр. -
1│1 секция│ 40
│32-80 │ 1
моста
из отдельных элемен- │5 "
- 1│1 т │ 2,8 │ 2-30 │ 2
тов с установкой стыковых │4
" - 3│ │
│ │
планок.
2. Выверка и креп- │3 " - 2│ │ │ │
ление
моста. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка монорельса │ │
│ │ │
│ │ │ │ │
1. Укрупнительная сборка │6 разр. -
1│1 т │ 4,9 │ 4-09 │ 3
монорельса
с мостом крана. │4 " - 2│ │ │ │
2.
Выверка и крепление мо- │3 " - 1│ │ │ │
норельса. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка рельсов │ │ │ │ │
грузовых тележек │ │ │ │ │
│ │ │ │ │
1. Разметка места уста- │5 разр. - 1│1 т │
5,2 │ 4-03 │ 4
новки
рельсов. 2. Установка│4
" - 1│ │ │ │
на
мост крана рельсов под │3 "
- 2│ │ │ │
грузовую
тележку. 3. Вывер-│
│ │ │ │
ка
и крепление рельсов. │ │ │ │ │
4.
Установка и крепление │ │ │ │ │
тупиковых
упоров. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка пилонов (опор) │ │ │ │ │
│ │ │ │ │
1. Подготовка мест для │6 разр. - 1│1 т │
5,5 │ 4-44 │ 5
установки
пилонов. 2. Сбор-│4 " - 2│ │ │ │
ка
пилонов. 3. Установка и │3
" - 2│ │ │ │
крепление
пилонов. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка и стыковка опор │ │ │ │ │
с мостом │ │ │ │ │
│ │ │ │ │
1. Выбивка осей из шар- │6 разр. -
1│1 опора │ 40
│33-00 │ 6
нирных
соединений опор. │5 "
- 1│1 т │ 3,5 │ 2-89 │ 7
2.
Сборка опор. 3. Зачистка│4
" - 2│ │ │ │
шарнирных
соединений. │3 "
- 2│ │ │ │
4.
Стыковка опор с мостом с│ │ │ │ │
установкой
осей. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка ходовых тележек │ │ │ │ │
│ │ │ │ │
1. Установка подставок. │5 разр. - 1│1 │
7,2 │ 5-76 │ 8
2.
Подъем и установка ходо-│4
" - 1│тележка
│ │ │
вых
тележек на подкрановый │3 "
- 1│1 т │ 0,8 │ 0-64 │ 9
путь.
3. Соединение ходовых│ │ │ │ │
тележек
с опорными кон-
│ │ │ │ │
струкциями
крана. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка и снятие │ │ │ │ │
кронштейнов монтажных │ │ │ │ │
полиспастов │ │ │ │ │
│ │ │ │ │
1. Выбивка осей. 2. Уста-│5 разр. -
1│1 крон- │ 1 │ 0-80
│10
новка
кронштейнов. 3. Сня- │4
" - 1│штейн │
│ │
тие
и укладка кронштейнов │3 "
- 1│1 т │ 8,3 │ 6-64 │11
после
окончания монтажа. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка лебедок для │ │ │ │ │
подъема крана в │ │ │ │ │
проектное положение │ │ │ │ │
│ │ │ │ │
1. Подготовка такелажных
│6 разр. - 1│1
│ 3,5 │ 2-89 │12
средств.
2. Установка и │5 "
- 1│лебедка │
│ │
закрепление
лебедок. │4 "
- 2│1 т │ 0,7 │ 0-57,8│13
│3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Запасовка полиспастов для
│ │ │ │ │
подъема крана │ │ │ │ │
│ │ │ │ │
1. Закрепление блоков по-│ То же
│1 канат │ 20
│16-50 │14
лиспастов.
2. Размотка и │ │100 м │
3,5 │ 2-89 │15
внешний
осмотр каната. │ │ │ │ │
3.
Запасовка каната с креп-│
│ │ │ │
лением
концов на лебедках. │
│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Самоподъем моста │ │ │ │ │
│ │ │ │ │
1. Подъем моста в сборе с│6 разр. -
1│1 мост │ 65 │53-30
│16
опорами
при помощи электри-│5 " - 2│1 м │
2,4 │ 1-97 │17
ческих
лебедок. 2. Крепле- │4 " - 2│подъема │ │ │
ние
опор с мостом и между │3 "
- 3│ │ │ │
собой. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка
стяжек опор крана│
│ │ │ │
│ │ │ │ │
1. Сборка стяжек из
от- │6 разр. - 1│1 │
5,5 │ 4-44 │18
дельных
элементов. 2. Уста-│4 " -
2│элемент │ │ │
новка
стяжек с закреплением│3
" - 2│1 т │
4,5 │ 3-64 │19
их
к опорам. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Распасовка полиспаста │ │ │ │ │
механизма подъема крана │ │ │ │ │
│ │ │ │ │
1. Распасовка полиспаста.│5 разр. -
1│1 канат │ 10 │
7-78 │20
2.
Намотка каната на бара-
│4 " - 2│100 м │
1,5 │ 1-17 │21
бан.
3. Снятие блоков поли-│3
" - 2│ │ │ │
спаста. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж пилонов (опор) │ │ │ │
│
│ │ │ │ │
Опускание пилонов и раз-
│ То же │1 т │
2,8 │ 2-18 │22
борка
на отдельные части. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка
грузовой тележки │
│ │ │ │
│ │ │ │ │
Подъем и установка грузо-│5 разр. -
1│1 │ 6,5 │ 5-06 │23
вой
тележки на рельсы. │4 "
- 2│тележка │
│ │
│3 "
- 2│1 т │ 2,5 │ 1-95 │24
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка
кабины управления│
│ │ │ │
│ │ │ │ │
1. Установка опорных
ба- │5 разр. - 1│1 кабина│
6,5 │ 5-20 │25
лок
под кабину с выверкой. │4
" - 1│ │ │ │
2.
Установка кабины с креп-│3
" - 1│ │ │ │
лением.
3. Регулировка │ │ │ │ │
амортизаторов
кабины. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка и снятие │ │ │ │ │
уравнительно-монтажного │ │ │ │ │
механизма │ │ │ │ │
│ │ │ │ │
1. Установка уравни- │5 разр. - 1│1 │ 14 │11-17
│26
тельно-монтажного
механизма│4 " - 2│механизм│ │ │
на
опоры крана. 2. Снятие │3 "
- 1│1 т │ 13 │10-37
│27
механизма
после подъема │ │ │ │ │
моста. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка электрических │ │ │ │ │
лебедок │ │ │ │ │
│ │ │ │ │
1. Подготовка и разметка │6 разр. -
1│1 │ 4,4 │ 3-67 │28
мест
установки лебедок. │4 "
- 2│лебедка │
│ │
2.
Установка и крепление │3 "
- 1│1 т │ 0,7 │ 0-58,5│29
лебедок. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка кабельного │ │ │ │ │
барабана │ │ │ │ │
│ │ │ │
│
1. Установка подставки на│5 разр. -
1│1 │ 4,9 │ 3-92 │30
опоре
с креплением. │4 "
- 1│барабан │
│ │
2.
Подъем, установка и │3 "
- 1│1 т │ 0,6 │ 0-48 │31
крепление
барабана. 3. За- │
│ │ │ │
пасовка
троса перемещения │ │ │ │ │
кабеля. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Запасовка грузовых │ │ │ │ │
полиспастов │ │ │ │ │
│ │ │ │ │
1. Подготовка подвески и │6 разр. -
1│1 канат │ 15 │12-75 │32
траверсы
к запасовке. │5 "
- 1│100 м │ 4
│ 3-40 │33
2.
Размотка каната. │4 "
- 2│ │ │ │
3.
Внешний осмотр, обрезка │3
" - 1│ │ │ │
и
подъем каната. 4. Запа- │ │ │ │ │
совка
грузового полиспаста │
│ │ │ │
с
креплением концов каната.│
│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Запасовка каната │ │ │
│ │
передвижения грузовой │ │ │ │ │
тележки │ │ │ │ │
│ │ │ │ │
1. Подготовка к запасовке│5 разр. -
1│1 канат │ 12 │
9-34 │34
роликов.
2. Размотка кана- │4 " - 2│100 м │
5 │ 3-89 │35
та.
3. Запасовка каната. │3 "
- 2│ │ │ │
4.
Крепление концов каната │
│ │ │ │
к
грузовой тележке и бара- │ │ │ │ │
бану
лебедки. │ │ │ │ │
───────────────────────────┴───────────┴────────┴──────┴───────┴──
§ Е28-2-8.
Демонтаж кранов козловых общего назначения
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Распасовка полиспастов │ │ │ │ │
│ │ │ │ │
1. Открепление канатов. │5 разр. - 1│ │ │ │
2.
Распасовка канатов и на-│4
" - 1│ │ │ │
мотка
на барабан. │3 "
- 1│ │ │ │
Грузовой полиспаст │ │1 канат │ 6,7 │ 5-36 │ 1
│ │ 100 м │
2 │ 1-60 │ 2
├───────────┼────────┼──────┼───────┼──
Полиспаст передвижения │4 разр. - 1│1 канат
│ 6,1 │ 4-54 │ 3
грузовой тележки │3 "
- 1│ 100 м │ 2,5 │ 1-86 │ 4
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие грузовой тележки │ │ │ │ │
│ │ │ │ │
1. Снятие грузовой
тележ-│4 разр. - 1│ 1 │
0,9 │ 0-67,1│ 5
ки.
2. Маркировка. │3 "
- 1│тележка │
│ │
│ │ 1 т
│ 0,5 │ 0-37,3│
6
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие электрических │ │ │ │ │
лебедок │ │ │ │ │
│ │ │ │ │
1. Открепление и снятие │5 разр. - 1│ 1
│ 2,2 │ 1-77 │ 7
лебедок.
2. Маркировка. │3 "
- 1│лебедка │ │ │
│ │ 1 т
│ 0,4 │ 0-32,2│
8
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж моста │ │ │ │ │
│ │ │ │ │
1. Открепление секций │6 разр. - 1│1 секция│
29 │24-11 │ 9
консолей
от моста и снятие │5 " - 2│
1 т │ 1,4 │ 1-16 │10
их.
2. Раскрепление опор. │4 "
- 3│ │ │ │
3.
Открепление моста от │3 "
- 2│ │ │ │
опор
крана и снятие его. │ │ │ │ │
4.
Разборка моста на эле- │ │ │ │ │
менты
(марки). 5. Маркиров-│
│ │ │ │
ка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж опор │ │ │ │ │
│ │ │ │ │
1. Временное раскрепление│6 разр. -
1│ 1 опора│ 35
│28-88 │11
тележек.
2. Открепление │5 "
- 1│ 1 т │
2,2 │ 1-82 │12
опор
от ходовых тележек. │4 "
- 2│ │ │ │
3.
Опускание опор. 4. Раз- │3
" - 2│ │ │ │
борка
опор на элементы. │ │ │ │ │
5.
Снятие стяжек. 6. Отсо- │
│ │ │ │
единение
тележек от опор. │ │ │ │ │
7.
Маркировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие кабины управления │ │ │ │ │
│ │ │ │ │
1. Открепление кабины от │4 разр. -
1│1 кабина│ 3,3 │
2-41 │13
опоры.
2. Снятие кабины. │3 "
- 2│ │ │ │
3.
Маркировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие ходовых тележек │ │ │ │ │
│ │ │ │ │
1. Снятие ходовых
теле- │5 разр. - 1│ 1
│ 3,6 │ 2-88 │14
жек.
2. Маркировка. │4 "
- 1│тележка │
│ │
│3 "
- 1│ 1 т │
0,4 │ 0-32 │15
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие кабельного барабана│ │ │ │ │
│ │ │ │ │
1. Снятие и укладка кана-│4 разр. -
1│ 1 │
2,7 │ 1-97 │16
та
и электрического кабеля.│3
" - 2│барабан
│ │ │
2.
Открепление и снятие ка-│
│ │ │ │
бельного
барабана. 3. Мар- │
│ │ │ │
кировка. │ │ │ │ │
Примечание. Монтаж
и демонтаж монтажных опор нормировать по нормам и расценкам § Е28-2-6, пп. 9,
10.
§ Е28-2-9.
Демонтаж кранов козловых самомонтирующихся
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие стяжек опор │ │ │ │ │
│ │ │ │ │
1. Открепление и снятие │5 разр. - 1│1 марка │ 2,8 │ 2-18 │ 1
стяжек
опор. 2. Маркировка.│4 " - 2│1 т │
2,3 │ 1-79 │ 2
│3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка и снятие │ │ │ │ │
кронштейнов │ │ │ │ │
│ │ │ │ │
1. Снятие осей с проушин │5 разр. -
1│1 крон- │ 1 │ 0-77,5│ 3
опор.
2. Установка крон- │4 "
- 1│штейн │ 8,3 │ 6-43 │ 4
штейнов
на опоры. 3. Снятие│3 " - 2│1 т │ │ │
и
укладка кронштейнов после│
│ │ │ │
опускания
моста. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Запасовка и распасовка │ │ │ │ │
полиспастов опускания │ │ │ │ │
крана │ │ │ │ │
│ │
│ │ │
1. Разматывание каната. │5 разр. - 1│1 канат │
20 │15-60 │ 5
2.
Запасовка полиспастов. │4 "
- 3│100 м │ 3,5 │ 2-73 │ 6
3.
Распасовка полиспастов и│3
" - 2│ │ │ │
наматывание
каната на бара-│
│ │ │ │
бан. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка и снятие │ │ │ │ │
уравнительно-монтажного │ │ │ │ │
механизма │ │ │ │ │
│ │ │ │ │
1. Установка уравнитель- │5 разр. -
1│1 │ 14 │11-17
│ 7
но-монтажного механизма
│4 " - 2│механизм│ │ │
на
опоры. 2. Снятие уравни-│3
" - 1│1 т │ 13 │10-37
│ 8
тельно-монтажного
механиз- │ │ │ │ │
ма
после опускания моста. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Опускание крана │ │ │ │ │
│ │ │ │ │
Опускание крана с фикса- │6 разр. -
1│1 мост │ 32 │26-05
│ 9
цией
промежуточных положе- │5
" - 2│1 м │
1,2 │ 0-97,7│10
ний
и опиранием моста крана│4
" - 4│опуска-
│ │ │
на
временные пилоны (опоры)│3
" - 3│ния │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие кабельного барабана│ │ │ │ │
│ │ │ │ │
1. Снятие и укладка кана-│5 разр. -
1│1 │ 2,5 │ 2-00 │11
та
и электрического кабеля.│4
" - 1│барабан
│ │ │
2.
Открепление и снятие ка-│3
" - 1│1 т │
0,3 │ 0-24 │12
бельного
барабана. 3. Мар- │
│ │ │ │
кировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж опор │ │ │ │ │
│ │ │ │ │
1. Отсоединение опор от │5 разр. - 1│1 марка │
20 │15-37 │13
секций
моста и ходовых те- │4 " - 3│1 т │
1,7 │ 1-31 │14
лежек.
2. Выбивка осей из │3 "
- 3│ │ │ │
шарнирных
соединений. │ │ │ │ │
3.
Разборка опор на отдель-│
│ │ │ │
ные
элементы. 4. Маркиров- │ │ │ │ │
ка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие ходовых тележек │ │ │ │ │
│ │ │ │ │
1. Снятие с подкрановых │5 разр. - 1│1 │
3,5 │ 2-71 │15
путей
ходовых тележек. │4 "
- 1│тележка │
│ │
2.
Маркировка. │3 "
- 2│1 т │ 0,4 │ 0-31,1│16
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Распасовка грузового │ │ │ │ │
полиспаста │ │ │ │ │
│ │ │ │ │
1. Укладка крюковой обой-│5 разр. -
1│1 канат │ 7,5 │
5-81 │17
мы
(траверсы). 2. Открепле-│4
" - 1│100 м │
2 │ 1-55 │18
ние
каната. 3. Распасовка │3 "
- 2│ │ │ │
каната
и намотка его на ба-│ │ │ │ │
рабан.
│ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Распасовка полиспаста │ │ │ │ │
механизма передвижения │ │ │ │ │
грузовой тележки │ │ │ │ │
│ │ │ │ │
1. Открепление каната. │5 разр. - 1│1 канат
│ 6 │ 4-65
│19
2.
Распасовка каната и на- │4
" - 1│100 м │
2,5 │ 1-94 │20
мотка
его на барабан. │3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие электрических │ │ │ │ │
лебедок │ │ │ │
│
│ │ │ │ │
1. Открепление и снятие │5 разр. - 1│1 │
2,2 │ 1-76 │21
лебедок.
2. Маркировка. │4 "
- 1│лебедка │
│ │
│3 "
- 1│1 т │
0,4 │ 0-32 │22
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие кабины управления │ │ │ │ │
│ │ │ │ │
1. Открепление и снятие │4 разр. - 2│1 кабина│ 3,3 │ 2-46 │23
кабины.
2. Маркировка. │3 "
- 2│ │ │ │
│ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие грузовой тележки │
│ │ │ │
│ │ │ │ │
1. Открепление и снятие │4 разр. - 1│1 │
3,7 │ 2-76 │24
грузовой
тележки. 2. Марки-│3 " - 1│тележка │ │ │
ровка. │ │1 т │
1,3 │ 0-96,9│25
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Разборка моста на │ │ │ │ │
отдельные элементы │ │ │ │ │
│ │ │ │ │
1. Открепление и разборка│5 разр. -
1│1 секция│ 20
│15-56 │26
моста
на элементы. 2. Мар- │4
" - 2│1 т │
1,4 │ 1-09 │27
кировка. │3 "
- 2│ │ │ │
§ Е28-2-10.
Монтаж кранов козловых гидротехнических

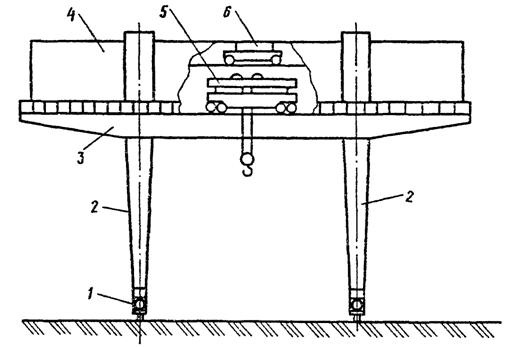

Рис. 4. Кран козловой гидротехнический
1 - механизм
передвижения крана; 2 - опоры крана;
3 - мост крана; 4 -
кабина механизмов;
5 - грузовая
тележка; 6 - кран-балка
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка ходовых тележек │ │ │ │ │
(ходовых балок) механизма │ │ │ │ │
передвижения │ │ │ │ │
│ │ │ │ │
1. Разметка мест установ-│5 разр. -
1│1 тележ-│ 15,5 │12-36
│ 1
ки
ходовых тележек. 2. Ус- │4
" - 2│ка │ │ │
тановка
тележек в сборе с │3 "
- 1│1 т │ 2,5 │ 1-99 │ 2
главными
балансирами на
│ │ │ │ │
подкрановый
путь с времен- │ │ │ │ │
ным
раскреплением. 3. Уста-│
│ │ │ │
новка
редукторов, тормозов │
│ │ │ │
электродвигателей
с вывер- │ │ │ │ │
кой
и креплением. 4. Уста- │
│ │ │ │
новка
кожухов. 5. Выверка │ │ │ │ │
геометрической
схемы. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж портала │ │ │ │ │
│ │ │ │ │
1. Установка нижних
ри- │6 разр. - 1│ │ │ │
гелей
из отдельных элемен- │5 "
- 1│ │ │ │
тов.
2. Установка опор пор-│4
" - 2│ │ │ │
тала
на ходовые балки с │3 "
- 2│ │ │ │
временным
креплением подко-│
│ │ │ │
сами.
3. Установка главных │ │ │ │ │
балок
и верхних ригелей с
│ │ │ │ │
выверкой
и креплением к │ │ │ │ │
опорам.
4. Выверка портала.│
│ │ │ │
5.
Устройство временного
│ │ │ │ │
настила. │ │ │ │ │
При массе портала, т: │ │1 портал│250 │206-25 │ 3
до 50 │ │1 т │
4,1 │ 3-38 │ 4
─────────────────────────┤
├────────┼──────┼───────┼──
св. 50 │ │1 портал│461 │380-33 │ 5
│ │1 т │
7,6 │ 6-27 │ 6
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка рельсов под │ │ │ │ │
грузовые тележки │ │ │ │ │
│ │ │ │ │
1. Раскладка рельсов и │5 разр. - 1│1 т │
5,2 │ 4-16 │ 7
крепление.
2. Выверка рель-│4 " - 1│ │ │ │
сов
с креплением. 3. Уста- │3
" - 1│ │ │
│
новка
упоров с креплением. │
│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж грузовой тележки │ │ │ │ │
│ │ │ │
│
1. Укрупнительная сборка │5 разр. -
1│1 тележ-│ 75
│59-81 │ 8
рамы
под механизмы. 2. Ус- │4
" - 2│ка │ │ │
тановка
рамы под механизмы.│3 " - 1│1 т │
5,5 │ 4-39 │ 9
3.
Установка на раму редук-│
│ │
│ │
торов,
барабанов, опорных │ │ │ │ │
подшипников
электродвигате-│
│ │ │ │
лей,
промежуточных валов с │ │ │ │ │
центровкой
и креплением. │ │ │ │ │
4.
Установка кожухов. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка шатра (кузова) │ │ │ │ │
│ │ │ │ │
Укрупнительная сборка │5 разр. - 1│1 шатер │
75 │58-35 │10
каркаса
шатра из отдельных │4 "
- 2│1 т │ 9,5 │ 7-39 │11
элементов. │3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж шатра (кузова) │ │ │ │ │
│ │ │ │ │
1. Установка каркаса шат-│ То же
│1 шатер │ 50
│38-90 │12
ра
с выверкой и креплением.│
│1 т │ 7,5 │ 5-84 │13
2.
Установка стенок. 3. Ус-│
│ │ │ │
тановка
крыши. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка кабины │ │ │ │
│
управления │ │ │ │ │
│ │ │ │ │
Установка кабины с креп- │5 разр. -
1│1 кабина│ 20
│15-95 │14
лением. │4 "
- 2│ │ │ │
│3 "
- 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Запасовка полиспастов │ │ │ │ │
│ │ │ │ │
1. Подготовка подвески │6 разр. - 1│1 канат │
45 │38-25 │15
или
траверсы к запасовке. │5 "
- 1│100 м │ 25 │21-25
│16
2.
Размотка каната. 3. За- │4
" - 2│ │ │ │
крепление
каната. 4. Запа- │3 " - 1│ │ │ │
совка
полиспастов. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка кабельного │ │ │
│ │
барабана │ │ │ │ │
│ │ │ │ │
1. Установка подставки │5 разр. - 1│1 бара-
│ 9,5 │ 7-65 │17
на
опоре с креплением. │3 "
- 1│бан │
│ │
2.
Подъем и установка бара-│
│1 т │ 0,6 │ 0-48,3│18
бана.
3. Запасовка троса │ │ │ │ │
перемещения
кабеля. │ │ │ │ │
ГЛАВА 3.
МОНТАЖ И ДЕМОНТАЖ КРАНОВ ПОРТАЛЬНЫХ

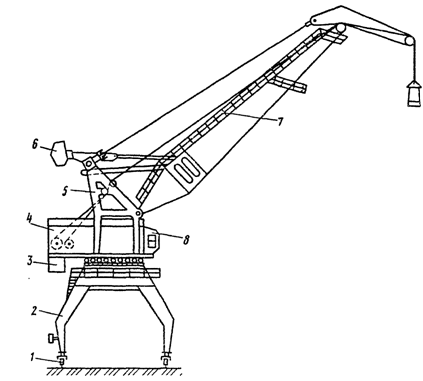

Рис. 5. Кран
портальный
1 - механизм
передвижения крана; 2 - портал;
3 - неподвижный
противовес; 4 - кабина механизмов;
5 - А-образка; 6 -
подвижный противовес;
7 - стреловое
устройство; 8 - кабина управления
§ Е28-2-11.
Монтаж кранов портальных
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка ходовых тележек │ │ │ │ │
│ │ │ │ │
1. Разметка мест установ-│5 разр. -
1│1 │ 1,6 │ 1-24 │ 1
ки
тележек. 2. Установка │4 "
- 1│тележка │
│ │
тележек
на подкрановый путь│3 " - 2│1 т │
0,35│ 0-27,1│ 2
с
выверкой и временным рас-│ │ │ │ │
креплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж портала │ │ │ │ │
│ │ │ │ │
1. Укладка марок портала.│6 разр. -
1│ │ │ │
2.
Сборка и установка │5 "
- 1│ │ │ │
"ног".
3. Сборка опорного
│4 " - 2│ │ │ │
круга.
4. Установка раско- │3 " - 2│ │ │ │
сов
на опорный круг. 5. Ус-│
│ │ │ │
тановка
опорного круга с
│ │ │ │ │
креплением.
6. Установка │ │ │ │
│
крестовины
портала. 7. Кан-│
│ │ │ │
товка
портала и установки │ │ │ │ │
на
ходовые тележки с креп- │
│ │ │ │
лением.
8. Установка стя- │ │ │ │ │
жек. │ │ │ │ │
Решетчатый портал │ │1 портал│147 │121-28 │ 3
│ │1 т │
5 │ 4-13 │ 4
│
├────────┼──────┼───────┼──
Коробчатый портал │ │1 портал│141 │116-33 │ 5
│ │1 т │
4,4 │ 3-63 │ 6
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж поворотного │ │ │ │ │
устройства │ │ │ │ │
│ │ │ │ │
1. Установка зубчатого │6 разр. - 1│1 уст- │ 29,5 │24-63 │ 7
венца.
2. Соединение зубча-│4 " - 2│ройство │ │ │
того
венца с платформой. │3 "
- 1│1 т │ 7,4 │ 6-18 │ 8
3.
Крепление катков с уста-│
│ │ │ │
новкой
эксцентриков на ми- │
│ │ │ │
нимальную
эксцентричность. │
│ │ │ │
4.
Установка механизмов по-│ │ │ │ │
ворота.
5. Регулирование │ │ │ │ │
поворотных
катков. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж поворотной колонны │ │ │ │ │
│ │ │ │ │
1. Укладка и сборка эле-
│5 разр. - 1│1 │
18 │14-33 │ 9
ментов
колонны. 2. Подъем и│4 " - 3│колонна │ │ │
установка
колонны. │3 "
- 1│1 т │ 2,1 │ 1-67 │10
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка поворотной │ │ │ │ │
платформы │ │ │ │ │
│ │ │ │ │
Укрупнительная сборка │5 разр. - 1│1 марка │
15 │11-67 │11
платформы
с креплением. │4 "
- 2│1 т │ 2,2 │ 1-71 │12
│3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка поворотной │ │ │ │ │
платформы │ │ │ │ │
│ │ │ │ │
Подъем и установка плат- │5 разр. -
1│1 плат- │ 8,8 │
6-85 │13
формы
с выверкой и крепле- │4
" - 2│форма │
│ │
нием. │3 "
- 2│1 т │ 1,4 │ 1-09 │14
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж каркаса поворотной
│ │ │ │ │
части (А-образной формы) │ │ │ │ │
│ │ │ │ │
1. Установка на поворот- │5 разр. -
1│1 каркас│ 15
│11-94 │15
ную
платформу балок, рам и │4
" - 3│1 т │
2,1 │ 1-67 │16
стоек
с креплением. │3 "
- 1│ │ │ │
2.
Сборка и установка верх-│ │ │ │ │
ней
части каркаса. 3. Уста-│
│ │ │ │
новка
кронштейна с блоками.│
│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка кабины │ │ │ │ │
управления │ │ │ │ │
│ │ │ │ │
Установка кабины управле-│5 разр. -
1│1 кабина│ 8,8 │
7-08 │17
ния
с креплением. │3
" - 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка механизма │ │ │ │ │
изменения вылета стрелы │ │ │ │ │
│ │ │ │ │
1. Установка механизма с │6 разр. -
1│1 │ 7,1 │ 6-04 │18
креплением.
2. Заводка зуб-│4 "
- 1│механизм│
│ │
чатой
рейки в кремальеру │3 "
- 1│ │ │ │
механизма
со снятием и по- │ │ │ │ │
становкой
прижимного роли- │ │ │ │ │
ка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка лебедки │ │ │ │ │
подъема груза │ │ │ │ │
│ │ │ │ │
Подъем и установка лебед-│6 разр. -
1│1 │ 8,8 │ 7-35 │19
ки
на поворотную часть с │4 "
- 2│лебедка │
│ │
креплением. │3 "
- 1│1 т │ 1,2 │ 1-00 │20
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка кабины машинного │ │ │ │
│
отделения │ │ │ │ │
│ │ │ │ │
Укрупнительная сборка │5 разр. - 1│1 кабина│
22 │17-55 │21
каркаса
и щитов кабины. │4 "
- 2│1 т │ 2,6 │ 2-07 │22
│3 "
- 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж кабины машинного │ │ │ │ │
отделения │ │ │ │ │
│ │ │ │ │
1. Установка укрупненных
│ То же │1 кабина│ 15 │11-96
│23
блоков
кабины с выверкой и │
│1 т │ 1,7 │ 1-36 │24
креплением.
2. Установка │ │ │ │ │
кран-балки
для ручной тали.│
│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Укладка балластного груза │ │ │ │ │
│ │ │ │ │
1. Укладка металлических
│5 разр. - 1│1 т
│ 0,53│
0-40,8│25
чушек.
2. Заливка бетонной │3 "
- 2│ │ │ │
смесью. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж подвижного │ │ │ │ │
противовеса │ │ │ │ │
│ │ │ │ │
1. Сборка противовеса из │5 разр. -
1│1 проти-│ 4,1 │
3-16 │26
отдельных
элементов с креп-│3 " - 2│вовес │
│ │
лением.
2. Установка проти-│
│1 т │ 1,8 │ 1-39 │27
вовеса. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж стрелы │ │ │ │ │
│ │ │ │ │
1. Сборка стрелы из
от- │6 разр. - 1│1
стрела│ 41 │34-85 │28
дельных
секций на опорных
│5 " - 1│1 т │
2,8 │ 2-38 │29
конструкциях с креплением. │4 "
- 2│ │ │ │
2.
Подъем и заводка пяты
│3 " - 1│ │ │ │
стрелы
в проушины поворот- │
│ │ │ │
ной
части крана с креплени-│
│ │ │ │
ем.
3. Подъем стрелы с
│ │ │ │ │
креплением
к ней зубчатой │ │ │ │ │
рейки.
4. Установка тяг и │ │ │ │
│
соединение с противовесом │ │ │ │ │
(коромыслом).
5. Установка │
│ │ │ │
стрелы на минимальный вы- │ │ │ │ │
лет.
6. Установка демпфера │
│ │ │ │
с
креплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Запасовка грузового │ │ │ │ │
полиспаста │ │ │ │ │
│ │ │ │ │
1. Подготовка подвески к │6 разр. -
1│1 канат │ 12
│10-65 │30
запасовке.
2. Размотка ка- │5 " - 1│100 м │
3,5 │ 3-11 │31
ната.
3. Запасовка каната с│4
" - 2│ │ │ │
протаскиванием
через блоки │
│ │ │ │
с
креплением. 4. Намотка │ │ │ │ │
каната
на барабан лебедки. │
│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка шахты │ │ │ │ │
успокоителя грейфера │ │ │ │ │
│ │ │ │ │
1. Заводка
противовеса в │5 разр. - 1│1 шахта │ 5,9 │ 4-72 │32
направляющую
успокоителя │4 "
- 1│ │ │ │
грейфера.
2. Установка │3 "
- 1│ │ │ │
блочка
и запасовка тросика.│
│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка кабельного │ │ │ │ │
барабана │ │ │ │ │
│ │ │ │ │
1.
Установка подставки
│ То же │1 │
5 │ 4-00 │33
на
опоре. 2. Установка ка- │ │барабан │ │ │
бельного
барабана с крепле-│
│1 т │ 0,29│ 0-23,2│34
нием.
3. Запасовка троса. │ │ │ │ │
§ Е28-2-12.
Демонтаж кранов портальных
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Распасовка грузового │ │ │ │ │
полиспаста │ │ │ │ │
│ │ │ │ │
1. Распасовка каната. │5 разр. - 1│1 канат
│ 5,1 │ 4-07 │ 1
2.
Отсоединение подъемного │4
" - 2│100 м │
1,5 │ 1-20 │ 2
приспособления.
3. Сматыва-│3 " - 1│ │ │ │
ние
каната. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж подвижного │ │ │ │ │
противовеса │ │ │ │ │
│ │ │ │ │
1. Открепление тяги. │4 разр. - 1│1
проти-│ 1,8 │ 1-31 │ 3
2.
Снятие подвижного проти-│3 "
- 2│вовес │ │ │
вовеса.
3. Маркировка. │ │1 т │
0,77│ 0-56,2│ 4
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж стрелы │ │ │ │ │
│ │ │ │ │
1. Снятие оттяжки стрелы.│6 разр. -
1│1 стрела│ 17,5 │14-14
│ 5
2.
Открепление стрелы от │4 "
- 2│1 т │ 1,2 │ 0-97 │ 6
зубчатой
рейки. 3. Снятие │3 "
- 2│ │ │ │
стрелы
с разборкой на сек- │ │ │ │ │
ции.
4. Снятие блоков со
│ │ │ │ │
стрелы.
5. Маркировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж кабины управления│ │ │ │ │
│ │ │ │ │
1. Открепление и снятие │4 разр. - 1│1 кабина│ 3,8 │ 2-77 │ 7
кабины.
2. Маркировка. │3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж машинного │ │ │ │ │
отделения │ │ │ │ │
│ │ │ │ │
1. Открепление и снятие │4 разр. - 2│1 отде- │ 9,5 │ 7-08 │ 8
щитов
машинного отделения. │3
" - 2│ление │
│ │
2.
Маркировка. │ │1 т │
1,1 │ 0-82 │ 9
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж лебедок │ │ │ │ │
│ │ │ │ │
1. Открепление и снятие │5 разр. - 1│1 │
3,8 │ 2-93 │10
лебедок.
2. Маркировка. │3 "
- 2│лебедка │
│ │
│ │1 т │
0,52│ 0-40 │11
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж поворотной │ │ │ │ │
платформы │ │ │ │ │
│ │ │ │ │
1. Открепление и снятие │5 разр. - 1│1 плат- │ 6,5 │ 5-06 │12
платформы.
2. Разборка │4 "
- 2│форма │ │ │
платформы
на части. 3. Мар-│3 " - 2│1 т │
0,95│ 0-73,9│13
кировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж поворотной │ │ │ │ │
колонны │ │ │ │ │
│ │ │ │ │
1. Демонтаж поворотной │5 разр. - 1│1 │
7,7 │ 5-99 │14
колонны
с разборкой на от- │4 "
- 2│колонна │
│ │
дельные
части. 2. Маркиров-│3 " - 2│1 т │
0-91│ 0-70,8│15
ка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж
каркаса поворотной│ │ │ │ │
части (А-образной формы) │ │ │ │ │
│ │ │ │ │
1. Снятие кронштейна с │5 разр. - 1│1
каркас│ 6,5 │ 5-06 │16
блоками.
2. Открепление и │4 "
- 2│1 т │ 0,91│ 0-70,8│17
снятие
верхней части карка-│3 " -
2│ │ │ │
са.
3. Снятие рам, стоек, │ │ │ │ │
балок
и маркировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж поворотного │ │ │ │ │
устройства │ │ │ │ │
│ │ │ │ │
1. Снятие катков, балан- │6 разр. -
1│1 уст- │ 12,5
│10-44 │18
сиров,
приводов механизма │4 "
- 2│ройство │
│ │
поворота
и зубчатого венца.│3 " - 1│1 т │
3,2 │ 2-67 │19
2.
Маркировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж портала │ │ │ │ │
│ │ │ │ │
1. Снятие портала с ходо-│6 разр. -
1│1 портал│ 64
│51-52 │20
вых
тележек. 2. Разборка │4 "
- 3│1 т │ 2,2 │ 1-77 │21
портала
на отдельные марки.│3 " - 2│ │ │ │
3.
Маркировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж ходовых тележек │ │ │ │ │
│ │ │ │ │
1. Снятие противоугонных
│4 разр. - 1│1
│ 0,7 │
0-52,2│22
устройств.
2. Снятие ходо- │3 " - 1│тележка │ │ │
вых
тележек с подкрановых
│ │1 т │
0,15│ 0-11,2│23
путей.
3. Маркировка. │ │ │ │ │
ГЛАВА 4.
МОНТАЖ И ДЕМОНТАЖ КРАНОВ БАШЕННЫХ
§ Е28-2-13.
Монтаж кранов башенных
Рис. 6. Кран
башенный решетчатой конструкции
1 - механизмы
передвижения крана; 2 - портал;
3 - кабина
механизмов; 4 - башня;
5 - консоль с
противовесом; 6 - стрела крана
Рис. 7. Кран
башенный трубчатой конструкции
1 - механизмы
передвижения крана; 2 - портал;
3 - башня; 4 -
консоль крана; 5 - стрела крана;
6 - грузовая
тележка; 7 - кабина управления
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка ходовых тележек │ │ │ │ │
│ │ │ │ │
1. Разметка места уста- │5 разр. - 1│1 │
2,7 │ 2-15 │ 1
новки
тележек. 2. Установ-│4 "
- 2│тележка │
│ │
ка
тележек на подкрановый
│3 " - 1│1 т │
0,7 │ 0-55,8│ 2
путь
с выверкой. 3. Крепле-│
│ │ │ │
ние
шарнирных соединений. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж портала │ │ │ │ │
│ │ │ │ │
1. Укрупнительная сборка │6 разр. -
1│1 портал│490
│421-40 │ 3
опор
и установка их в про- │5 "
- 2│1 т │ 7
│ 6-02 │ 4
ектное
положение. 2. Уста- │4 " - 2│ │ │ │
новка
домкратных балок. │3 "
- 1│ │ │ │
3.
Сборка и установка ферм.│
│ │ │ │
4.
Установка связей и рас- │
│ │ │ │
порок
портала. 5. Сборка и │
│ │ │ │
установка
цилиндра и диа- │ │ │ │ │
фрагмы
(для БК-1000). │ │ │ │ │
6.
Установка крестовины. │ │ │ │ │
7.
Установка опорно-пово- │ │ │ │ │
ротного
круга из отдельных │ │ │ │ │
частей
с креплением. │ │ │ │ │
8.
Окончательная выверка и │
│ │ │
│
крепление. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж механизма подъема │ │ │ │ │
башни │ │ │ │
│
│ │ │ │ │
1. Запасовка
полиспаста │6 разр. -
1│1 │ 50 │40-40
│ 5
подъема
башни с намоткой │4 "
- 2│механизм│
│ │
каната
на барабан. 2. Сбор-│3 " -
2│1 т │ 0,6 │ 0-48,5│ 6
ка
и установка монтажной
│ │ │ │ │
балки.
3. Установка блочных│ │ │ │ │
рам. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж
механизма подъема │
│ │ │ │
башни │ │ │ │ │
│ │ │ │ │
1. Разборка монтажной │6
разр. - 1│1 │ 25 │20-20
│ 7
балки
и блочных рам с отсо-│4
" -
2│механизм│ │ │
единением
полиспастов. │3 "
- 2│1 т │ 0,3 │ 0-24,2│ 8
2.
Распасовка полиспастов с│ │ │ │ │
размоткой
каната с лебедки │
│ │ │ │
и
намоткой в бухты. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж башни методом │ │ │ │
│
подращивания │ │ │ │ │
│ │ │ │ │
1. Устройство монтажного
│6 разр. - 1│1 секция│ 69
│59-34 │ 9
основания
для выдвижения │5 "
- 2│1 т │ 9 │ 7-74
│10
башни.
2. Установка верхней│4 "
- 2│ │ │ │
секции
на монтажное основа-│3 "
- 1│ │ │ │
ние.
3. Установка элементов│
│ │ │ │
крепления
стрелы и противо-│
│ │
│ │
веса.
4. Установка оголовка│
│ │ │ │
башни.
5. Поочередная уста-│ │ │ │ │
новка
секций башни с пода- │
│ │ │ │
чей под портал и креплением│ │ │ │ │
секций
с последующим выдви-│
│ │ │ │
жением.
6. Установка опор- │
│ │ │ │
ной
балки башни с креплени-│
│ │ │ │
ем
к порталу. 7. Выверка │ │ │ │ │
башни
и крепление к порта- │ │ │ │ │
лу. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж башни методом │
│ │ │ │
наращивания │ │ │ │ │
│ │ │ │ │
1. Укрупнительная сборка │6 разр. -
1│1 секция│ 51
│43-86 │11
секций
башни на опорах. │5 "
- 2│1 т │ 6,7 │ 5-76 │12
2.
Установка элементов для │4
" - 2│ │ │ │
крепления
стрелы и противо-│3 " - 1│ │ │ │
веса.
3. Установка опорной │ │ │ │ │
балки.
4. Установка укруп- │
│ │ │ │
ненных
секций башни крана. │
│ │ │ │
5.
Установка оголовка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж опорно-поворотного
│ │ │ │ │
устройства │ │ │ │ │
│ │ │ │ │
1. Установка и крепление │6 разр. -
1│1 марка │ 19,5 │17-31
│13
балок
под опорные катки. │5 "
- 1│1 т │ 12,5
│11-09 │14
2.
Установка горизонтальных│4 "
- 2│ │ │ │
опорных
катков к балкам с
│ │ │ │ │
креплением.
3. Установка │ │ │ │ │
редукторов
в сборе с вывер-│
│ │ │ │
кой и креплением (для крана│ │ │ │ │
БК-1000). 4. Регулирование │ │ │ │ │
механизмов
поворотного уст-│ │ │ │ │
ройства
с выверкой верти- │ │ │ │ │
кальности
башни поворотными│ │ │ │ │
катками. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка рамы под лебедки │ │ │ │ │
и кабину управления │ │ │ │ │
│ │ │ │ │
Укрупнительная сборка ра-│5 разр. -
1│1 марка │ 5 │ 3-89
│15
мы
под лебедки и кабину уп-│4
" - 2│1 т │
4 │ 3-11 │16
равления
с креплением. │3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка рамы под лебедки│ │ │
│ │
и кабину управления │ │ │ │ │
│ │ │ │ │
1. Установка рамы под ле-│ То же
│1 рама │ 32 │24-90
│17
бедки
и кабину управления с│ │1 т
│ 6 │ 4-67
│18
креплением
к опорному кру- │ │ │ │ │
гу.
2. Установка балок в
│ │ │ │ │
рабочее
положение. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж рамы противовеса │ │ │ │ │
│ │ │ │ │
1. Укрупнительная сборка │5 разр. -
2│1 рама │ 51 │41-82
│19
рамы
противовеса. 2. Уста- │4
" - 2│1 т │
2 │ 1-64 │20
новка
рамы с креплением к │3 "
- 1│ │ │ │
башне.
3. Установка тяг. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка электрических │ │ │ │ │
лебедок │ │ │ │ │
│ │ │ │ │
Установка лебедок с
вы- │6 разр. - 1│1 │
7 │ 5-85 │21
веркой
и креплением │4 "
- 2│лебедка │ 1,5
│ 1-25 │22
│3 "
- 1│1 т │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка кабины │ │ │ │ │
управления │ │ │ │ │
│ │ │ │ │
Установка кабины управле-│5 разр. -
1│1 кабина│ 18
│14-36 │23
ния
с выверкой и креплением│4
" - 2│ │ │ │
│3 "
- 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж стрелы │ │ │ │ │
│ │ │ │ │
1. Сборка стрелы из
от- │6 разр. - 1│1
секция│ 40 │33-04 │24
дельных
секций на опорных
│4 " - 3│1 т │
5,5 │ 4-54 │25
конструкциях. 2. Соединение│3 "
- 1│ │ │ │
клюва
со стрелой. 3. Завод-│
│ │
│ │
ка
тяги проушины стрелы с
│ │ │ │ │
запрессовкой
осей. 4. Уста-│
│ │ │ │
новка
отводных роликов. │ │ │ │ │
5.
Установка стрелы с за-
│ │ │ │ │
водкой
в проушины опорных
│ │ │ │ │
балок
поворотного устрой-
│ │ │ │ │
ства.
6. Сборка и установка│
│ │ │ │
тяги
и монтажных стоек. │ │ │ │ │
7.
Установка монорельса │ │ │ │ │
(для
крана КБГС-450). │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка грузовой тележки│ │ │ │ │
│ │ │ │ │
Установка грузовой
тележ-│5 разр. - 1│1
│ 6,4 │ 5-15 │26
ки. │3 "
- 1│тележка │
│ │
│ │1 т │
2,4 │ 1-93 │27
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка железобетонных
│ │ │ │ │
плит противовеса │ │ │ │ │
│ │ │ │ │
1. Перетаскивание каната │5 разр. -
1│1 плита │ 6 │ 4-68
│28
через
переставной подъемный│4
" - 3│1 т │
1,5 │ 1-17 │29
блок.
2. Установка и креп- │3
" - 2│ │ │ │
ление
железобетонных плит │ │ │ │
│
на
раму. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Укладка блоков балласта │ │ │ │ │
постамента на портал │ │ │ │ │
│ │ │ │ │
1. Установка на портал │5 разр. - 1│1 блок │
1 │ 0-77,8│30
опорной
конструкции. 2. Ус-│4 " - 2│1 т │
0,9 │ 0-70,0│31
тановка
блоков на опорные
│3 " - 2│ │ │ │
конструкции. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Запасовка полиспастов │ │ │ │ │
крана │ │ │ │ │
│ │ │ │ │
1. Подготовка подвески к │5 разр. -
1│ │ │ │
запасовке.
2. Размотка ка- │4 " - 3│ │ │
│
ната.
3. Запасовка поли- │3 "
- 1│ │ │ │
спаста
с протаскиванием че-│
│ │ │ │
рез
блоки с креплением ка- │
│ │ │ │
ната.
4. Намотка каната на │ │ │ │ │
барабан
лебедки. │ │ │ │ │
Полиспаст: │ │ │ │ │
стреловой │ │1 канат │ 18 │14-33
│32
│ │100 м │ 13
│10-35 │33
─────────────────┼───────────┼────────┼──────┼───────┼──
грузовой основной │6 разр. - 1│1 канат
│ 22 │19-10 │34
│5 "
- 1│100 м │ 15 │13-02
│35
│4 "
- 3│ │ │ │
─────────────────┼───────────┼────────┼──────┼───────┼──
грузовой вспомогательный
│ То же │1 канат │ 13 │11-28
│36
│ │100 м │ 12,5 │10-85 │37
│ │ │ │ │
─────────────────┼───────────┼────────┼──────┼───────┼──
механизма поворота │5 разр. - 1│1 канат │
31 │24-68 │38
│4 "
- 3│100 м │ 8,5 │ 6-77 │39
│3 "
- 1│ │ │ │
─────────────────┼───────────┼────────┼──────┼───────┼──
передвижения тележки │
То же │1 канат
│ 36 │28-66 │40
│ │100 м │ 28
│22-29 │41
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж кабины механизмов │ │ │ │ │
│ │ │ │ │
1.
Сборка каркаса каби- │5 разр. - 1│1 щит │
4 │ 3-11 │42
ны.
2. Сборка стен из от-
│4 " - 2│1 т │ 20 │15-56
│43
дельных
марок. 3. Установка│3 " - 2│ │ │ │
кабины.
4. Установка кран- │
│ │ │ │
балки.
5. Установка крыши │ │ │
│ │
кабины. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж диафрагм │ │ │ │ │
прислонного крана │ │ │
│ │
│ │ │ │ │
1. Укрупнительная сборка │6 разр. -
1│1 диа- │ 34 │28-56
│44
диафрагм.
2. Разметка мест │5 " - 1│фрагма │
│ │
установки.
3. Монтаж диа- │4 "
- 3│1 т │ 2,1 │ 1-76 │45
фрагм
с креплением к кон-
│3 " - 1│ │ │ │
струкции. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка трехмашинного │
│ │ │ │
агрегата │ │ │ │ │
(для крана КБГС-1000) │ │ │ │ │
│ │ │ │ │
1. Разметка мест установ-│6 разр. -
1│1 │ 64 │54-40
│46
ки
агрегата. 2. Установка │5 "
- 1│агрегат │
│ │
агрегата
на платформу. │4 "
- 2│ │ │ │
3.
Центровка вала агрегата.│3
" - 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка консоли │ │ │ │ │
(для крана КБГС-1000) │ │ │ │ │
│ │ │ │ │
1. Укрупнительная сборка │6 разр. -
1│1 марка │ 5 │ 4-30
│47
консоли.
2. Укрупнительная │5 " - 2│1 т │ 20 │17-20
│48
сборка
каркаса консоли. │4 "
- 2│ │ │ │
3.
Укрупнительная сборка │3 "
- 1│ │ │ │
щитов
обшивки. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼───
Монтаж консоли │ │ │ │ │
(для крана КБГС-1000) │ │ │ │ │
│ │ │ │ │
1. Установка каркаса │
То же │1 │120 │103-20 │49
консоли.
2. Установка щитов│
│консоль │
│ │
обшивки.
3. Установка кран-│
│1 т │ 7,5 │
6-45 │50
балки.
4. Установка растя- │
│ │ │ │
жек
консоли. 5. Установка │ │ │ │ │
консоли
с выверкой и креп- │
│ │ │ │
лением. │ │ │ │
│
§ Е28-2-14.
Демонтаж кранов башенных
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Распасовка полиспастов │ │ │ │ │
крана │ │ │ │ │
│ │ │ │ │
1. Открепление и укладка │5 разр. -
1│ │ │ │
крюковой
подвески. 2. От- │4 "
- 2│ │ │ │
крепление
каната от бараба-│3 " - 2│ │ │ │
нов лебедки. 3. Сматывание │ │ │ │ │
каната
на барабан лебедки. │
│ │ │ │
Полиспаст: │ │ │ │ │
основного подъема │ │1 канат │ 9,7 │ 7-55 │ 1
│ │100 м │
6,6 │ 5-13 │ 2
──────────────┤
├────────┼──────┼───────┼──
вспомогательного подъема │ │1 канат │ 5,7 │ 4-43 │ 3
│ │100 м │
5,4 │ 4-20 │ 4
──────────────┤
├────────┼──────┼───────┼──
механизма поворота │ │1 канат │ 12,5 │
9-73 │ 5
│ │100 м │
3,5 │ 2-72 │ 6
──────────────┤
├────────┼──────┼───────┼──
передвижения тележки │ │1 канат │ 16 │12-45
│ 7
│ │100 м │ 12
│ 9-34 │ 8
──────────────┤
├────────┼──────┼───────┼──
стреловой │ │1 канат │ 4,1 │ 3-19 │ 9
│ │100 м │
3 │ 2-33 │10
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие железобетонных плит│ │ │ │ │
противовеса │ │ │ │ │
│ │ │ │ │
1. Запасовка каната. │5 разр. - 1│1 плита
│ 3,2 │ 2-48 │11
2.
Поочередное снятие плит │4
" - 1│1 т │
0,81│ 0-62,8│12
противовеса
с перестановкой│3 " - 2│ │ │ │
отводного
блока. 3. Марки- │
│ │ │ │
ровка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж башни │ │ │ │ │
│ │ │ │ │
1. Установка направляющих│6 разр. -
1│1 секция│ 34 │28-90
│13
бобышек.
2. Опускание поме-│5 " - 2│1 т │
4,4 │ 3-74 │14
щения
лебедок на портал при│4
" - 3│ │ │ │
помощи
гидравлических дом- │3 "
- 1│ │ │ │
кратов.
3. Отсоединение │ │ │ │
│
опорной
балки от портала. │ │ │ │ │
4.
Опускание башни на высо-│
│ │ │ │
ту
снимаемой секции. 5. По-│
│ │ │ │
очередное
отсоединение сек-│
│ │ │ │
ции
и выдвижение секций │ │ │ │ │
из-под
портала. 6. Снятие │ │ │ │ │
рамы
с домкратов. 7. Рас- │ │ │ │ │
крепление
верхней секции │ │ │
│ │
башни
расчалками. 8. Уста- │
│ │ │ │
новка
монтажной балки к
│ │ │ │ │
нижней
части секции башни. │
│ │ │ │
9.
Отсоединение верхней
│ │ │ │ │
секции
от якорей. 10. Сня- │
│ │ │ │
тие
расчалок, опорных балок│
│ │ │ │
стрелы,
противовеса и ого- │ │ │ │ │
ловка.
11. Маркировка. │ │
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж рамы под лебедки │ │ │ │ │
и кабину управления │ │ │ │ │
│ │ │ │ │
1. Открепление рамы поме-│5 разр. -
1│1 марка │ 8,6 │
6-58 │15
щения
от башни. 2. Снятие │4 "
- 2│1 т │ 4,1 │ 3-14 │16
рамы
отдельными марками. │3 "
- 3│ │ │ │
3.
Маркировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж кабины механизмов│ │ │ │ │
│ │ │ │ │
1. Снятие крыши и стенок │4 разр. -
1│1 щит │ 1,4 │ 1-02 │17
кабины.
2. Маркировка. │3 "
- 2│1 т │ 6,9 │ 5-04 │18
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие кабины управления │ │ │ │ │
│ │ │ │ │
Открепление и снятие │4 разр. - 1│1
кабина│ 7,1 │ 5-18 │19
кабины. │3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие лебедок │ │ │ │ │
│ │ │ │ │
Открепление и снятие │5 разр. - 1│1 │
3,4 │ 2-64 │20
лебедок. │4 "
- 1│лебедка │
│ │
│3 "
- 2│1 т │ 0,72│ 0-55,8│21
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж поворотного │ │ │ │ │
устройства │ │ │
│ │
│ │ │ │ │
Открепление и снятие │5 разр. - 1│1 марка
│ 7,8 │ 6-24 │22
опорной
балки, катков, │4 "
- 1│1 т │ 5
│ 4-00 │23
редукторов. │3 "
- 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж рамы противовеса │ │ │ │ │
│ │ │ │ │
1. Снятие рамы противове-│5 разр. -
1│1 рама │ 20,5
│15-95 │24
са
и разборка на марки. │4 "
- 2│1 т │ 0,8 │ 0-62,2│25
2.
Маркировка. │3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж стрелы │ │ │ │ │
│ │ │ │ │
1. Укладка верхней части │6 разр. -
1│1 секция│ 19
│15-68 │26
стрелы
на опоры. 2. Отсое- │5 " - 1│1 т │
2,6 │ 2-15 │27
динение
стрелы от башни. │4 "
- 2│ │ │ │
3.
Разборка стрелы на сек- │3 "
- 2│ │ │ │
ции.
4. Маркировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие грузовой тележки │ │ │ │ │
│ │ │ │ │
Снятие тележки │4 разр. - 1│1 │
7 │ 5-22 │28
│3 "
- 1│тележка │
│ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж портала │ │ │ │ │
│ │ │ │ │
1. Подъем башни для
от- │6 разр. - 1│1
портал│196 │161-70
│29
соединения
крестовины от │5 "
- 1│1 т │ 2,8 │
2-31 │30
поворотного
круга. 2. Сня- │4 " - 2│ │ │ │
тие
крестовины. 3. Снятие │3 "
- 2│ │ │ │
опорного
кольца отдельными │ │ │ │
│
элементами.
4. Снятие сек- │
│ │ │ │
ций
цилиндра и диафрагмы. │ │ │ │ │
5.
Снятие внутренних ферм и│
│ │ │ │
горизонтальных
связей. │ │ │ │
│
6.
Снятие опор. 7. Марки- │ │ │ │ │
ровка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие ходовых тележек │ │ │ │ │
│ │ │ │ │
1. Снятие ручных
противо-│4 разр. - 1│1
│ 1,5 │ 1-10 │31
угонных
захватов. 2. Снятие│3 " - 2│тележка │ │ │
ходовых
тележек с подкрано-│
│1 т │ 0,4 │ 0-29,2│32
вых
путей. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие диафрагм (для │ │ │ │ │
прислонных кранов) │ │ │ │ │
│ │ │ │ │
1. Отсоединение диафрагм │4 разр. -
1│1 диа- │ 15,5
│11-32 │33
от
металлоконструкций. │3 "
- 2│фрагма │ │ │
2.
Разборка на марки. │ │1 т │
0,95│ 0-69,4│34
3.
Маркировка. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж трехмашинного │ │ │ │ │
агрегата │ │ │ │ │
│ │ │ │ │
Открепление и снятие аг- │5 разр. -
1│1 │ 29 │22-48
│35
регата. │4 "
- 1│агрегат │
│ │
│3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие блоков балласта │ │ │ │ │
│ │ │ │ │
Снятие блоков балласта с │4 разр. -
1│1 блок │ 0,45│ 0-32,9│36
маркировкой. │3 "
- 2│1 т │ 0,41│ 0-29,9│37
Примечание. Монтаж
и демонтаж механизма опускания башни нормировать по нормам и расценкам §
Е28-2-13, пп. 5 - 8.
§ Е28-2-15.
Наращивание башни
ранее
смонтированных кранов
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Отсоединение башни │ │ │ │ │
от портала │ │ │ │
│
│ │ │ │ │
1. Подготовка монтажного
│6 разр. - 1│1 башня │ 33
│27-72 │ 1
основания.
2. Снятие связей│5 " - 1│1 т │
0,61│ 0-51,2│ 2
портала (мешающих заводке │4
" - 3│ │ │ │
секций
под портал), планок,│3 " - 1│ │ │ │
раскрепляющих портал с баш-│ │ │ │ │
ней.
3. Разворот крестови- │
│ │ │ │
ны.
4. Опускание башни на
│ │ │ │ │
монтажное
основание. 5. Ус-│
│ │ │ │
тановка
опорных планок под │ │ │ │ │
рядовой
секцией. 6. Отсое- │
│ │ │
│
динение
и вытаскивание │ │ │ │ │
опорной
секции. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Наращивание башни методом │ │ │ │
│
подращивания │ │ │ │ │
│ │ │ │ │
1. Установка на монтажное│ То же │1 секция│135 │113-40 │ 3
основание
наращиваемой сек-│ │1 т │ 17,5 │ 14-70 │ 4
ции
с заводкой под портал. │ │ │ │ │
2.
Крепление к секции подъ-│
│ │ │ │
емных
балок. 3. Крепление │ │ │ │ │
секций
и подъем башни. │ │ │ │ │
4.
Заводка под портал опор-│ │ │ │ │
ной
секции. 5. Крепление │ │ │ │ │
нижней
секции с наращивае- │
│ │ │ │
мой
и подъем башни. │ │
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Крепление башни к порталу │ │ │ │ │
│ │ │ │ │
1. Поворот крестовины в │6 разр. - 1│1 башня │
14 │11-76 │ 5
первоначальное
положение. │5 "
- 1│со стре-│
│ │
2.
Установка ранее снятых
│4 " - 3│ловым │
│ │
связей.
3. Демонтаж мон- │3 "
- 1│устрой- │
│ │
тажного
основания.
│ │ством │
│ │
│ │1 т │
0,26│ 0-21,8│ 6
Примечание. Монтаж
и демонтаж механизма подъема и опускания башни нормировать по § Е28-2-13, пп. 5
- 8.
§ Е28-2-16.
Подъем кранов башенных с одной отметки
на другую (переподъем крана)
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка механизма │ │ │ │ │
подъема крана │ │ │ │ │
│ │ │ │ │
1. Установка якорей. │6 разр. - 1│1 меха-
│150 │123-75 │ 1
2.
Установка лебедок. │5 "
- 1│низм │
│ │
3.
Установка и крепление │4 "
- 2│1 т │ 7,7 │
6-35 │ 2
полиспастных
балок. 4. Ус- │3 " - 2│ │ │ │
тановка
балансиров. 5. Ус- │
│ │ │ │
тановка
поворотной шестер- │
│ │ │ │
ни.
6. Подача блоков на
│ │ │ │ │
портал.
7. Установка под-
│ │ │ │ │
хватной
балки на башню. │ │ │ │ │
8.
Установка блоков на баш-│ │ │ │ │
ню.
9. Крепление уголками и│
│ │ │ │
косынками
лебедок и блоков.│
│ │ │ │
10.
Натяжка и крепление к
│ │ │ │ │
якорям
и лебедкам вантин с │ │ │ │ │
запасовкой.
11. Запасовка │ │ │ │ │
полиспастов
подъема портала│
│ │ │ │
и
башни. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Отсоединение башни │ │ │ │ │
от портала │ │ │ │ │
│ │ │ │ │
1. Отсоединение башни от │6 разр. -
1│1 башня │ 60 │49-50
│ 3
портала.
2. Разворот крес- │5 " - 1│со стре-│ │ │
товины.
3. Крепление крес- │4 " - 2│ловым │
│ │
товины
к порталу. │3 "
- 2│устрой- │
│ │
│ │ством │
│ │
│ │1 т │
0,3 │ 0-24,8│ 4
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Крепление башни к │ │ │ │ │
монтажному приспособлению │ │ │ │ │
│ │ │ │ │
1. Установка монтажного │6 разр. - 1│1 башня │
30 │24-75 │ 5
приспособления
под башню с │5 " - 1│со стре-│ │ │
креплением.
2. Опускание │4 " - 2│ловым │
│ │
башни.
3. Крепление башни │3 "
- 2│устрой- │
│ │
к
монтажному приспособлению│
│ством │ │ │
на
время подъема портала. │ │1 т │
0,4 │ 0-33 │ 6
4.
Раскрепление башни рас- │
│ │ │ │
чалками
с натягиванием. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка подкрановых │ │ │ │ │
балок │ │ │ │ │
│ │ │ │ │
1. Подъем и установка │5 разр. - 1│1 балка │
10 │ 7-75 │ 7
подкрановых
балок под ходо-│4 " - 1│1 т │
6 │ 4-65 │ 8
вые
тележки при помощи ле- │3
" - 2│ │ │ │
бедок.
2. Крепление подкра-│
│ │ │ │
новых
балок. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Подъем портала на другую
│ │ │ │ │
отметку │ │ │ │ │
│ │ │ │ │
1. Снятие связей портала.│6 разр. -
2│1 башня │ 36
│30-77 │ 9
2.
Разворот ходовых тележек│5
" - 4│со
стре-│ │ │
на
90°. 3. Отсоединение │4 "
- 5│ловым │ │ │
портала
от башни. 4. Подъем│3 " - 2│устрой- │ │ │
портала
краном и крановыми │ │ством │
│ │
лебедками.
5. Опускание │ │1 т │
0,45│ 0-38,5│10
портала
на подкрановую бал-│ │ │ │ │
ку.
6. Крепление ходовых
│ │ │ │ │
тележек
к порталу. 7. Уста-│
│ │ │ │
новка
связей крепления пор-│
│ │ │ │
тала. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Подъем башни методом │ │ │ │ │
выдвижения │ │ │ │ │
│ │ │ │ │
1. Подъем башни. 2. Раз- │6 разр. -
1│1 башня │100
│82-50 │11
ворот
и крепление крестови-│5
" - 1│со стре-│ │ │
ны.
3. Крепление башни. │4 "
- 2│ловым │ │ │
4.
Установка связей башни. │3
" - 2│устрой-
│ │ │
│ │ством │
│ │
│ │1 т │
0,3 │ 0-24,8│12
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Демонтаж механизма подъема│ │ │ │ │
│ │ │ │ │
1. Снятие расчалок. │5 разр. - 1│1 меха-
│128 │99-58 │13
2.
Распасовка канатов подъ-│4
" - 2│низм │ │ │
ема
портала и башни. │3 "
- 2│1 т │ 1,2 │ 0-93,4│14
3.
Снятие подхватных балок │
│ │ │ │
и
блоков, поворотной шес- │ │ │ │ │
терни.
4. Снятие лебедок, │ │ │ │ │
якорей. │ │ │ │ │
§ Е28-2-17.
Разворот кранов башенных на 90°
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
1. Прокладка рельс для │6 разр. - 1│1 кран │ 37,5 │30-61 │ 1
перегона
крана. 2. Перегон │5 " - 1│1 т │
0,19│ 0-15,5│ 2
крана.
3. Установка домкра-│4 " - 4│массы │
│ │
тов.
4. Подъем крана. │3 "
- 2│ │ │ │
5.
Разворот ходовых тележек│
│ │ │ │
с
откреплением и последую- │
│ │ │ │
щим
закреплением. 6. Снятие│
│ │ │ │
домкратов. │ │ │ │ │
§ Е28-2-18.
Монтаж кранов башенно-стреловых типа СКР
Рис. 8. Кран
башенно-стреловой СКР-3500ЭМ
1 - механизмы
передвижения крана; 2 - опорно-поворотное
устройство; 3 -
поворотная платформа; 4 - стрела;
5 - маневровый
клюв; 6 - грузовой блок основного подъема;
7 - грузовой блок
вспомогательного подъема;
8 - установочный
клюв; 9 - стреловой полиспаст;
10 - кабина управления;
11 - установка
противовеса
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка ходовых тележек │ │ │ │ │
│ │ │ │ │
Разметка мест и установка│5 разр. -
1│1 │ 3
│ 2-39 │ 1
тележек
на подкрановый путь│4 " - 2│тележка │ │ │
с
выверкой и временным рас-│3 "
- 2│1 т │ 1
│ 0-79,8│ 2
креплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж портала │ │ │ │ │
│ │ │ │ │
1.
Установка опор. 2. Ус-│6 разр. - 1│1 портал│500 │430-00 │ 3
тановка
рамы опорной, бал- │5 " - 2│1 т │ 10,5 │ 9-03 │ 4
ки,
стоек, фермы с выверкой│4
" - 2│ │ │ │
и
креплением. │3 "
- 1│ │ │
│
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж поворотного │ │ │ │ │
устройства │ │ │ │ │
│ │ │ │
│
1. Установка нижнего │6 разр. - 1│1 марка │
25 │21-25 │ 5
кольца.
2. Установка внут- │5 " - 1│1 т │
1 │ 0-85 │ 6
реннего
кольца, механизма │4 "
- 2│ │ │ │
вращения
с кожухами с вы-
│3 " - 1│ │
│ │
веркой
и креплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка поворотной │ │ │ │ │
платформы │ │
│ │ │
│ │ │ │ │
1. Сборка центральной
ра-│5 разр. - 1│1 марка │
5 │ 3-89 │ 7
мы.
2. Сборка хвостовой ра-│4 "
- 2│1 т │ 4
│ 3-11 │ 8
мы.
3. Сборка двуногой
│3 " - 2│ │ │ │
стойки. │ │ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж поворотной │ │ │ │ │
платформы │ │ │ │ │
│ │ │ │ │
1. Установка центральной
│6 разр. - 1│1 плат- │120
│103-20 │ 9
рамы.
2. Установка хвосто- │5
" - 2│форма │
│ │
вой
рамы. 3. Установка над-│4
" - 2│1 т │
7,5 │ 6-45 │10
ставки.
4. Установка двуно-│3 " - 1│ │ │ │
гой
стойки. 5. Установка │ │ │ │ │
подвески
с выверкой и креп-│
│ │ │ │
лением. │ │ │ │
│
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Сборка стрелы │ │ │ │ │
│ │ │ │ │
1. Сборка стрелы из
от- │6 разр. - 1│1
секция│ 69 │59-34 │11
дельных
секций. 2. Выверка │5 " - 2│1 т │
9,5 │ 8-17 │12
и
крепление. │4 "
- 2│ │ │ │
│3 "
- 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Монтаж клювов │ │ │ │ │
│ │ │ │ │
1. Монтаж маневрового
и │6 разр. - 1│1
секция│ 60 │49-56 │13
установочного крюков с
│4 " - 3│1 т │
9,4 │ 7-76 │14
креплением
на стреле. │3 "
- 1│ │ │ │
2.
Установка распорок, сто-│
│ │ │ │
ек,
оголовка стойки, тяг, │ │ │ │ │
шарнира
маневрового клюва. │
│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка лебедок │ │ │ │ │
│ │ │ │ │
Установка лебедок с
вы- │6 разр. - 1│1 │ 10 │ 8-50
│15
веркой
и креплением. │5 "
- 1│лебедка │
│ │
│4 "
- 2│1 т │ 3
│ 2-55 │16
│3 "
- 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка кабины │ │ │ │ │
управления │ │ │ │ │
│ │ │ │ │
Установка кабины │5 разр. - 1│1
кабина│ 18 │14-36 │17
управления
с выверкой и │4 "
- 2│ │ │ │
креплением. │3 "
- 1│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Установка контргруза │ │ │ │ │
│ │ │ │ │
Установка контргруза с │5 разр. - 1│1 блок │ 12
│ 9-34 │18
выверкой
и креплением │4 "
- 2│1 т │ 3
│ 2-33 │19
│3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Запасовка полиспаста │ │ │ │ │
│ │ │ │ │
1. Размотка каната с ос- │6 разр. -
1│ │ │ │
мотром.
2. Запасовка вспо- │5 " - 2│ │ │ │
могательного
троса. 3. За- │4 " - 3│ │ │ │
пасовка
полиспаста с про-
│ │ │ │ │
таскиванием
через блоки, │ │ │ │ │
намотка
каната на барабан. │
│ │ │ │
Полиспаст: │ │ │ │ │
стреловой │ │1 канат │ 18 │15-75
│20
│ │100 м │ 13
│11-38 │21
│
├────────┼──────┼───────┼──
первого маневрового клюва│ │1 канат │ 21,5
│18-81 │22
│ │100 м │ 15
│13-13 │23
│
├────────┼──────┼───────┼──
второго маневрового клюва│ │1 канат │ 13 │11-38
│24
│ │100 м │ 12,5 │10-94 │25
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Подъем стрелы │ │ │ │ │
│ │ │ │ │
1. Подъем стрелы и натяж-│6 разр. -
1│1 стрела│100
│84-00 │26
ка
всех полиспастов. 2. Вы-│5
" - 1│1 т │
1,7 │ 1-43 │27
верка
и установка стрелы в │4
" - 3│ │ │ │
рабочее
положение. │3 "
- 1│ │ │ │
ГЛАВА 5.
МОНТАЖ КРАНОВ-ПЕРЕГРУЖАТЕЛЕЙ
Рис. 9.
Кран-перегружатель коробчатой конструкции
1 - жесткая опора;
2 - мост крана; 3 - гибкая опора;
4 - ленточный
питатель; 5 - грейферная тележка;
6 - токосъемник; 7
- механизм передвижения крана
Рис. 10.
Кран-перегружатель трубчатой конструкции
1 - опоры крана; 2
- мост крана; 3 - грейферная
тележка; 4 -
ремонтное помещение;
5 - механизм
передвижения крана
§ Е28-2-19.
Монтаж кранов-перегружателей
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬─────┬────────┬──
Наименование │
Состав │Измери- │ Н.
│ Расц. │ N
и состав работ │
звена │тели │ вр. │ │
│монтажников│ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж ходовых
балансирных│ │ │ │ │
тележек │ │ │ │ │
│ │ │ │ │
1. Разметка мест установ-│5 разр. -
1│1 │ 7,8│
6-22 │ 1
ки
ходовых балансирных те- │4 "
- 2│тележка │
│ │
лежек.
2. Установка на │3 "
- 1│1 т │ 0,5│
0-39,9│ 2
рельсы
с креплением ходовых│ │ │ │ │
тележек. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж редуктора механизма│ │ │ │ │
передвижения крана │ │ │ │ │
│ │ │ │ │
1. Установка и закрепле- │5 разр. -
1│1 │ 9,5│
7-58 │ 3
ние
редуктора и тормозов. │4 "
- 2│редуктор│
│ │
2.
Установка электродвига- │3
" - 1│1 т │
0,9│ 0-71,8│ 4
телей
с центровкой, вывер- │
│ │ │ │
кой
и закреплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж опор │ │ │ │ │
│ │ │ │ │
1. Укрупнительная сборка │6 разр. -
1│1 опора │ 55 │
45-10 │ 5
опор
из отдельных элементов│5
" - 1│1 т │
4,5│ 3-69 │ 6
с
выверкой и креплением. │4 "
- 3│ │ │ │
2.
Подкатка ходовых теле-
│3 " - 2│ │ │ │
жек.
3. Установка опор на
│ │ │ │ │
тележки
с временным крепле-│ │ │ │ │
нием
расчалками. 4. Уста- │ │ │ │ │
новка
осей для соединения │ │ │ │ │
опор
с ходовыми тележками с│ │ │ │ │
креплением.
5. Установка │ │
│ │ │
связей
с временным крепле- │ │ │ │ │
нием.
6. Установка опорных │ │ │ │ │
коробок (для крана трубча- │ │ │ │ │
той
конструкции). │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка стяжек опор │ │ │ │ │
│ │ │ │ │
Установка стяжек с вывер-│6 разр. -
1│1 стяжка│ 35 │
27-65 │ 7
кой
и креплением. │4 "
- 2│1 т │ 3,9│
3-08 │ 8
│3 "
- 3│ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Сборка моста │ │ │ │ │
│ │ │ │ │
1. Выкладка временных │6 разр. - 1│1 мост │375
│309-38 │ 9
опор.
2. Сборка моста из │5 "
- 1│1 т │ 9,8│
8-09 │10
отдельных
элементов с вы-
│4 " - 2│ │ │ │
веркой
и креплением. │3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Сборка рамы грейферной │ │ │ │ │
тележки │ │ │ │ │
│ │ │ │ │
Сборка рамы тележки из │5 разр. - 1│1 рама │ 45
│ 35-10 │11
отдельных
частей с выверкой│4 " - 3│1 т │
4,8│ 3-74 │12
и
креплением. │3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж грейферной тележки │ │ │ │ │
│ │ │ │ │
1. Установка на мост рамы│ То же │1 │ 52 │ 40-56
│13
с
креплением. 2. Установка │
│тележка │
│ │
на
раму механизмов подъема │
│1 т │ 10 │
7-80 │14
с
выверкой и креплением. │ │ │
│ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Подъем моста │ │ │ │ │
│ │ │ │ │
1. Подъем моста крана- │6 разр. - 2│1 мост │195
│161-07 │15
перегружателя
двумя гидро- │5 " - 3│1 т │
0,9│ 0-74,3│16
подъемниками
с осмотром ме-│4 " - 6│ │ │ │
ханизмов
в процессе подъе- │3 " - 4│ │ │ │
ма.
2. Устранение заеданий │ │ │ │ │
балок,
установка и снятие │ │ │ │ │
колец и лент (при подъеме │ │ │ │ │
трубчатого
крана). │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Сборка опор с мостом │ │ │ │ │
│ │ │ │ │
1. Оснастка полиспастов │6 разр. - 1│1 кран │350
│280-00 │17
для
оттяжки опоры. 2. Под- │5
" - 1│1 т │
1,3│ 1-04 │18
катка опор (в сборе с меха-│4 "
- 7│ │ │ │
низмами передвижения) под │3
" - 3│ │ │ │
мост
крана при помощи │ │ │ │ │
электрических
лебедок. │ │ │ │ │
3.
Стыковка и крепление │ │ │ │ │
верхней
части опоры, смон- │
│ │ │ │
тированной на мосту с ниж- │ │ │ │ │
ней
частью. 4. Снятие мон- │
│ │ │ │
тажных
связей с опоры. │ │ │ │ │
5.
Распасовка временных по-│ │ │ │ │
лиспастов. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка рельсов под │ │ │ │ │
грейферную тележку │ │ │ │ │
│ │ │ │ │
1.
Раскладка рельсов по │5 разр. -
1│1 м │ 1,2│
0-96 │19
ездовым
балкам. 2. Выверка │4 " - 1│ │ │ │
установки
рельсов. 3. Креп-│3 " - 1│ │ │ │
ление
рельсов между собой и│
│ │ │
│
к
ездовым балкам с установ-│
│ │ │ │
кой
уголков, планок и упо- │
│ │ │ │
ров. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж ремонтного │ │ │ │ │
помещения │ │ │ │ │
│ │ │ │ │
1. Установка нижней части│6 разр. -
1│1 поме- │ 94 │
76-38 │20
ремонтного
помещения. │4 "
- 1│щение │ │ │
2.
Стыковка с мостом. │3 "
- 2│1 т │ 2,5│
2-03 │21
3.
Установка верхней части │
│ │ │ │
помещения
с креплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Сборка бункера и подвесок │ │ │ │ │
│ │ │ │ │
Сборка бункера и подвесок│5 разр. -
1│1 т │ 11,5│ 8-91
│22
под
клепку на шпальных
│4 " - 1│ │ │ │
клетках.
│3 " - 2│ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка бункера на │ │ │ │ │
рельсовом пути │ │ │ │ │
│ │ │ │ │
1. Сборка верхних и
ниж- │5 разр. - 1│1 т
│ 3,8│ 2-96
│23
них
частей подвесок. │4
" - 2│ │ │ │
2.
Оснастка подъемного по- │3 "
- 2│ │ │ │
лиспаста.
3. Установка бун-│
│ │ │ │
кера
с подвесками на рель- │
│ │ │ │
совый
путь. 4. Снятие и │ │ │ │ │
распасовка
полиспаста. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка бункера на опоре│ │ │ │ │
крана │ │ │ │
│
│ │ │ │ │
1. Оснастка подъемного │5 разр. - 1│1 т │
5,6│ 4-36 │24
полиспаста.
2. Установка │4 "
- 2│ │ │ │
бункера
на опору крана с │3 "
- 2│ │ │ │
выверкой
и креплением вре- │
│ │ │ │
менными
болтами и пробками.│
│ │ │ │
3.
Снятие и распасовка по- │ │ │ │ │
лиспаста. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж пластинчатого │ │ │ │ │
питателя │ │ │ │ │
│ │ │ │ │
1. Технический осмотр │6 разр. - 1│1 т │
6,2│ 5-01 │25
муфты
и подшипника питате- │4
" - 2│ │ │ │
ля.
2. Установка в проект- │3
" - 2│ │ │ │
ное
положение питателя с
│ │ │ │ │
креплением.
3. Установка │ │ │ │ │
редуктора
в сборе с
│ │ │ │ │
электродвигателем
с центри-│ │ │
│ │
рованием
и креплением. │ │ │ │ │
4.
Установка воронки и мая-│
│ │ │ │
тниковой
заслонки. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка буферов │ │ │ │ │
кранового пути грейферной
│ │ │ │ │
тележки │ │ │ │ │
│ │ │ │ │
Установка буферов на │5 разр. - 1│1 буфер │
18 │ 14-40 │26
ездовые
балки с выверкой и │4 " - 1│1 т │
2,5│ 2-00 │27
креплением. │3 "
- 1│ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка кронштейнов │ │ │ │ │
троллеедержателей │ │ │ │ │
│ │ │ │ │
1. Разметка мест установ-│4 разр. -
1│1 т │ 19 │ 14-16
│28
ки.
2. Установка кронштей- │3
" - 1│ │ │ │
нов на нижнем поясе моста с│ │ │ │ │
креплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж кабины управления │ │ │ │ │
│ │ │ │ │
1. Сборка кабины с креп- │5 разр. -
1│1 кабина│ 15 │
11-48 │29
лением.
2. Подъем и уста- │4 "
- 2│ │ │ │
новка
кабины с выверкой и │3 "
- 3│ │ │ │
креплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж преобразовательного│ │ │ │ │
агрегата │ │ │ │ │
│ │ │ │ │
1. Установка рамы под │6 разр. - 1│1 т │
3,8│ 3-23 │30
преобразовательный
агрегат.│4 " - 1│ │ │ │
2.
Установка генераторов и │3
" - 1│ │ │ │
электродвигателей
по месту │ │ │ │ │
с
выверкой и креплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж системы охлаждения │ │ │ │ │
│ │ │ │ │
1. Установка вентилятора │5 разр. -
1│1 т │ 45 │ 36-00
│31
с
креплением. 2. Установка │4
" - 1│ │ │ │
патрубков
с соединением их │3 " - 1│ │ │ │
и
присоединением к вентиля-│ │ │ │ │
тору. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Сборка шатра грейферной │ │ │ │ │
тележки │ │ │ │ │
│ │ │
│ │
1. Укрупнительная сборка │5 разр. -
1│1 шатер │ 48 │
37-34 │32
каркаса
шатра. 2. Укрупни- │4 " - 2│1 т │
5,5│ 4-28 │33
тельная
сборка листов об- │3 "
- 2│ │ │ │
шивки. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка шатра грейферной│ │ │ │ │
тележки │ │ │ │ │
│ │ │ │ │
1. Установка каркаса шат-│ То же
│1 шатер │ 28 │
21-78 │34
ра.
2. Установка листов об-│
│1 т │ 3,6│
2-80 │35
шивки
с креплением. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка вентиляторов │ │ │ │ │
грейферной тележки │ │ │ │ │
│ │ │ │ │
Установка и крепление │5 разр. - 1│1
венти-│ 8 │
6-44 │36
вентиляторов
с насадкой │3 "
- 1│лятор │ │ │
лопастей
и торцевой крышки.│
│1 т │ 3,9│
3-14 │37
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Сборка грейфера │ │ │ │ │
│ │ │ │ │
Сборка грейфера со сты- │6 разр. - 1│1 │ 13,5│ 10-97 │38
ковкой
челюстей, установкой│4 " - 1│грейфер │ │ │
верхних
и нижних блоков и │3 "
- 2│1 т │ 1,2│
0-97,5│39
подвижных
балок. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Запасовка полиспастов │ │ │ │
│
грейфера │ │ │ │ │
│ │ │ │ │
1. Подготовка подвески │5 разр. - 1│1 канат │
28 │ 21-78 │40
траверсы
к запасовке. │4 "
- 2│100 м │ 9,5│
7-39 │41
2.
Размотка каната. 3. За- │3
" - 2│ │ │ │
пасовка
полиспастов. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка ограничителя │ │ │
│ │
перекоса моста │ │ │ │ │
│ │ │ │ │
1. Сборка по месту огра- │5 разр. -
1│1 огра- │ 6,5│ 5-53
│42
ничителя
перекоса моста из │4 " - 1│ничитель│ │ │
отдельных
деталей с крепле-│
│ │ │ │
нием
к конструкции моста. │ │ │ │ │
2.
Запасовка каната. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка башмаков │ │ │ │ │
токоприемника │ │ │ │ │
│ │ │ │ │
Установка башмаков на │6 разр. - 1│1 башмак│
12,5│ 10-10 │43
штанге
рамы грейферной те- │4 " - 2│1 т │
6,2│ 5-01 │44
лежки
с креплением. │3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж токоподвода │ │ │ │ │
│ │ │ │ │
1. Разметка мест установ-│6 разр. -
1│1 т │ 22 │ 19-53
│45
ки.
2. Установка листов, │5 "
- 1│ │ │ │
швеллеров
и кронштейнов то-│4 " - 2│ │ │ │
коподвода.
3. Установка ры-│
│ │ │ │
чага
полиспаста. 4. Уста- │ │ │ │ │
новка
лебедки. 5. Установка│
│ │ │ │
кареток.
6. Заводка цепи
│ │ │ │ │
на
каретки. 7. Установка │ │ │ │ │
блоков.
8. Запасовка сталь-│
│ │ │ │
ного
каната. │ │ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Монтаж ремонтного │ │ │ │ │
оборудования │ │ │ │ │
│ │ │ │ │
1. Установка узлов ре- │6 разр. - 1│1 т │ 18
│ 16-56 │46
монтного
оборудования. │5 "
- 1│ │ │ │
2.
Установка ограждающего
│4 " - 1│ │ │ │
кожуха.
3. Запасовка сталь-│
│ │ │ │
ного
каната механизма подъ-│
│ │ │ │
ема.
4. Установка электро- │
│ │ │ │
двигателя. │ │ │ │ │
ГЛАВА 6.
МОНТАЖ КРАНОВ КОНСОЛЬНЫХ
§ Е28-2-20.
Монтаж крана велосипедного
Состав звена
Монтажники 4 разр. - 2
" 3 " - 2
Нормы времени и
расценки на измерители,
указанные в таблице
──────────────────────────────┬───────────────┬───────┬────────┬──
Наименование и состав работ │ Измерители
│ Н. вр.│ Расц.
│ N
──────────────────────────────┼───────────────┼───────┼────────┼──
1. Сборка крана из отдельных│ 1 кран
│ 31 │ 23-10 │ 1
элементов.
2. Установка крана.│ 1 т
массы │ 2,4 │ 1-79
│ 2
3.
Установка блоков и запасов-│
│ │ │
ка
их стальным канатом. 4. На-│
│ │ │
девание
и крепление цепей. │ │ │ │
5.
Испытание крана вхолостую и│
│ │ │
под
нагрузкой. │ │ │ │
§ Е28-2-21.
Монтаж кранов консольных
Состав звена
Монтажники 5 разр. - 1
" 4 " - 2
" 3 " - 2
Нормы времени и
расценки на измерители,
указанные в таблице
──────────────────────────────┬───────────────┬───────┬────────┬──
Наименование и состав работ │ Измерители
│ Н. вр.│ Расц.
│ N
──────────────────────────────┼───────────────┼───────┼────────┼──
1. Сборка металлоконструкций│ 1 кран
│ 12,5 │ 9-73
│ 1
крана.
2. Установка металло- │ 1 т массы
│ 10,5 │ 8-17
│ 2
конструкций крана (мачт, ферм,│ │ │ │
укосин,
монорельсов, опорных │ │ │ │
конструкций).
3. Установка ме-│
│ │ │
ханизма
передвижения и всех │ │ │ │
подшипников
крана. 4. Установ-│
│ │ │
ка
грузовой тележки на рельсо-│ │ │ │
вый
путь. 5. Оснастка подъем- │
│ │ │
ного
полиспаста и блоков меха-│
│ │ │
низма
передвижения тележки. │ │ │ │
6.
Выверка всех частей крана. │ │ │ │
7.
Испытание крана вхолостую и│
│ │ │
под
нагрузкой. │ │ │ │
ГЛАВА 7.
РАЗНЫЕ РАБОТЫ
Нормами и
расценками настоящей главы предусмотрены работы, встречающиеся при монтаже
кранов различных типов.
§ Е28-2-22.
Установка рельсовых захватов
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬─────┬────────┬──
Наименование │
Состав │ Измери-│ Н.
│ Расц. │ N
и состав работ │
звена │ тели │ вр. │ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка захвата с │ │
│ │ │
электрическим приводом │ │ │ │ │
│ │ │ │ │
1. Установка захвата с │6 разр. - 1│ │ │ │
креплением.
2. Запасовка │4 " - 1│ │ │ │
стальных
канатов. При массе│3 " - 2│ │ │ │
захвата,
т:
│ │ │ │
│
до 2 │ │1 захват│ 6,3
│ 5-12 │ 1
│ │ 1 т
│ 7,5 │ 6-09 │ 2
───────────────────────┼───────────┼────────┼─────┼────────┼──
св. 2 │6 разр. - 1│1
захват│12,5 │ 10-10 │
3
│4 "
- 2│ 1 т │ 4,4 │ 3-56
│ 4
│3 "
- 2│ │ │ │
───────────────────────────┼───────────┼────────┼─────┼────────┼──
Установка захвата с │ │ │ │ │
ручным приводом │ │ │ │ │
│ │ │ │
│
Установка захвата с креп-│6 разр. -
1│1 захват│ 0,98│
0-83,3│ 5
лением. │4 "
- 1│ 1 т │ 9,7 │ 8-25
│ 6
│3 "
- 1│ │ │ │
§ Е28-2-23.
Установка лестниц, площадок и ограждений
Норма времени и
расценка на 1 т
────────────────────────────┬──────────────┬──────────┬───────────
Состав работы │ Состав звена │ Н. вр.
│ Расц.
│ монтажников │ │
────────────────────────────┼──────────────┼──────────┼───────────
Установка лестниц, площа- │ 4 разр. -
2 │ 22
│ 16-72
док
и ограждений с креплени-│ 3
" - 1 │ │
ем. │ │ │
§ Е28-2-24.
Монтаж вспомогательных приспособлений
Норма времени и
расценка на 1 т массы крана
────────────────────────────┬──────────────┬──────────┬───────────
Состав работы │ Состав звена │ Н. вр.
│ Расц.
│
монтажников │
│
────────────────────────────┼──────────────┼──────────┼───────────
Установка подмостей, мон- │ 4 разр. -
1 │ 0,3
│ 0-21,9
тажных
лестниц, люлек, яко- │ 3
" - 2 │ │
рей
и деревянных настилов │ │ │
§ Е28-2-25.
Установка мелких механизмов и приборов
Состав звена
Монтажники 4 разр. - 1
" 3 " - 1
Нормы времени и
расценки на измерители,
указанные в таблице
──────────────────────────────┬───────────────┬───────┬────────┬──
Наименование и состав работ │ Измерители
│ Н. вр.│ Расц.
│ N
──────────────────────────────┼───────────────┼───────┼────────┼──
Установка ограничителя │ │ │ │
грузоподъемности │ │ │ │
│ │ │ │
Установка ограничителя гру- │ 1
ограничитель│ 3,5 │
2-61 │ 1
зоподъемности
с креплением │ │ │ │
──────────────────────────────┼───────────────┼───────┼────────┼──
Установка кольцевого │ │ │ │
токосъемника │ │ │ │
│ │ │ │
Установка кольцевого
токо- │ 1 токосъемник │ 0,5
│ 0-37,3│ 2
съемника
с креплением. │ │ │ │
──────────────────────────────┼───────────────┼───────┼────────┼──
Установка указателя вылета │ │ │ │
стрелы │ │ │ │
│ │ │ │
Установка указателя вылета │ 1 указатель │
0,5 │ 0-37,3│ 3
стрелы
с креплением. │ │ │ │
──────────────────────────────┼───────────────┼───────┼────────┼──
Установка конечных │ │ │ │
выключателей │ │ │ │
│ │ │ │
Установка конечных
выключа- │ 1 выключатель │
0,5 │ 0-37,3│4
телей
с креплением. │ │ │ │
──────────────────────────────┼───────────────┼───────┼────────┼──
Установка указателя давления │ │ │ │
ветра │ │ │ │
│ │ │ │
Установка указателя с креп- │ 1
указатель │ 0,3
│ 0-22,4│5
лением. │ │ │ │
§ Е28-2-26.
Технический осмотр и смазка
всех узлов крана
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Состав работы │
Состав │Измери- │Н. вр.│ Расц. │ N
│ звена
│тели │ │ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
1. Снятие кожухов и кры-
│4 разр. - 1│1 кран │
17 │12-67 │ 1
шек.
2. Осмотр механизмов. │3
" - 1│1 т
гру-│ 0,5 │ 0-37,3│ 2
3.
Шприцевание подшипников.│ │зоподъ-
│ │ │
4.
Заливка масла в редукто-│ │емности │ │ │
ры.
5. Установка кожухов и │
│ │ │ │
крышек. │ │ │ │ │
Примечание. При
определении грузоподъемности крана следует принимать сумму грузоподъемности
главных и вспомогательных подъемов.
§ Е28-2-27.
Испытание кранов
Состав звена
Монтажники 6 разр. - 1
" 4 " - 2
" 3 " - 2
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬─────────┬──────────┬──────┬───────┬──
Состав работы │ Грузо- │ Измери- │Н. вр.│ Расц. │ N
│ подъем- │ тели
│ │ │
│ ность,
т│ │ │ │
───────────────────────────┼─────────┼──────────┼──────┼───────┼──
1. Подготовка груза. │
До 25 │1 кран │ 37,5 │30-30 │ 1
2.
Проверка системы смазки.│
│1 т грузо-│
0,24│ 0-19,4│ 2
3.
Опробование работы меха-│ │подъемно- │ │ │
низмов
вхолостую и под наг-│ │сти │ │ │
рузкой
с регулировкой и │
├──────────┼──────┼───────┼──
устранением
обнаруженных
│ Св. 25 │1
кран │104 │84-03
│ 3
дефектов.
4. Наблюдение за │ │1
т грузо-│ 0,59│ 0-47,7│
4
работой
механизмов в тече- │ │подъемно- │ │ │
ние
установленного кален-
│ │сти │ │ │
дарного
времени. │ │ │ │ │
Примечание. При
определении грузоподъемности крана следует принимать сумму грузоподъемности
главных и вспомогательных подъемов.
§ Е28-2-28.
Демонтаж рельсовых захватов
Нормы времени и
расценки на измерители,
указанные в таблице
───────────────────────────┬───────────┬────────┬──────┬───────┬──
Наименование │
Состав │Измери- │Н. вр.│ Расц. │ N
и состав работ │
звена │тели │
│ │
│монтажников│
│ │ │
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие захвата с │ │ │ │ │
электрическим приводом │ │ │ │ │
│ │ │ │ │
1. Распасовка стального │6 разр. - 1│ │ │ │
каната.
2. Снятие захвата. │4 " - 1│ │ │ │
3.
Маркировка. │3 "
- 2│ │ │ │
При
массе захвата, т:
│ │ │ │ │
до 2 │ │1 захват│ 2,8 │ 2-28
│ 1
│ │ 1 т
│ 3,3 │ 2-68 │ 2
───────────────────────┤
├────────┼──────┼───────┼──
св. 2 │ │1 захват│ 5,7 │ 4-63
│ 3
│ │ 1 т
│ 2 │ 1-63 │ 4
───────────────────────────┼───────────┼────────┼──────┼───────┼──
Снятие захвата с ручным │ │ │ │ │
приводом │ │ │ │ │
│ │
│ │ │
1. Снятие захвата. │4 разр. - 1│1 захват│
0,44 │ 0-32,8│ 5
2.
Маркировка. │3 "
- 1│ 1 т │ 4,3
│ 3-20 │ 6
§ Е28-2-29.
Демонтаж лестниц, площадок, ограждений
Норма времени и
расценка на 1 т конструкций
─────────────────────────────┬──────────────┬────────┬────────────
Состав работы │ Состав звена │ Н. вр.
│ Расц.
│
монтажников │ │
─────────────────────────────┼──────────────┼────────┼────────────
Снятие лестниц, площадок и │ 3 разр. - 2 │ 9,6
│ 6-72
ограждений │ │ │
§ Е28-2-30.
Газовая резка и прихватка сваркой
при монтаже и
демонтаже кранов
Нормы времени и расценки
на 1 т конструкции
───────────────────────────┬──────────────┬────────┬───────────┬──
Наименование работ │ Состав звена │ Н. вр.
│ Расц. │ N
───────────────────────────┼──────────────┼────────┼───────────┼──
Газовая резка │ Газорезчик
│ 0,11 │
0-08,7 │ 1
│ 4 разр.
│ │ │
───────────────────────────┼──────────────┼────────┼───────────┼──
Прихватка сваркой │Электросварщик│ 0,15
│ 0-11,9 │ 2
│ 4 разр.
│ │ │
ТЕХНОРМАТИВЫ ДЛЯ СТРОИТЕЛЕЙ И ПРОЕКТИРОВЩИКОВ
Copyright © www.docstroika.ru, 2013 -
2026
