Утвержден и введен в
действие
Постановлением
Госстандарта СССР
от 30 декабря 1981
г. N 5789
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА ТРУБНАЯ КОНИЧЕСКАЯ
Basic
norms of interchangeability.
Pipe taper thread
ГОСТ 6211-81
(СТ СЭВ 1159-78)
Группа Г13
Разработан Министерством станкостроительной и инструментальной промышленности.
Исполнители: М.А.
Палей, Г.С. Кудинова.
Внесен Министерством станкостроительной и инструментальной промышленности.
Зам. министра А.Е.
Прокопович.
Утвержден и введен
в действие Постановлением Государственного комитета СССР по стандартам от 30
декабря 1981 г. N 5789.
Постановлением
Государственного комитета СССР по стандартам от 30 декабря 1981 г. N 5789 срок
введения установлен с 01.01.1983.
Взамен ГОСТ
6211-69.
Настоящий
стандарт распространяется на трубную коническую резьбу с конусностью 1:16,
применяемую в конических резьбовых соединениях, а также в соединениях наружной
конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357-81
и устанавливает профиль, основные размеры и допуски конической резьбы, а также
допуски внутренней трубной цилиндрической резьбы, соединяемой с наружной
конической.
Стандарт полностью
соответствует СТ СЭВ 1159-78.
1. ПРОФИЛЬ
1.1. Номинальный
профиль трубной конической резьбы (наружной и внутренней) и размеры его
элементов должны соответствовать указанным на черт. 1
и в табл. 1.
конусность
;
;
d - наружный
диаметр наружной конической резьбы;
- внутренний диаметр наружной конической
резьбы;
- средний диаметр наружной конической резьбы;
D - наружный
диаметр внутренней конической резьбы;
- внутренний диаметр внутренней конической
резьбы;
- средний диаметр внутренней конической
резьбы;
P - шаг резьбы;
- угол конуса;
- угол уклона;
H - высота
исходного треугольника;
- рабочая высота профиля;
R - радиус
закругления вершины и впадины резьбы;
C - срез вершин и
впадин резьбы.
Размеры в мм
─────┬───────────┬─────────────┬───────────────┬─────────────┬─────────────
Шаг
P│Число шагов│H
= 0,960237P│H = 0,640327P │C
= 0,159955P│R = 0,137278P
│z на длине │ │ 1 │ │
│
25,4 мм │ │ │ │
─────┼───────────┼─────────────┼───────────────┼─────────────┼─────────────
0,907│ 28
│ 0,870935 │
0,580777 │ 0,145079
│ 0,124511
1,337│ 19
│ 1,283837 │
0,856117 │ 0,213860
│ 0,183541
1,814│ 14
│ 1,741870 │
1,161553 │ 0,290158
│ 0,249022
2,309│ 11
│ 2,217187 │
1,478515 │ 0,369336
│ 0,316975
Примечание.
Числовые значения шагов определены из соотношения P = 25,4/z с округлением до
3-го знака после запятой и приняты в качестве исходных при расчете основных
элементов профиля.
1.2. Размеры
элементов профиля внутренней цилиндрической резьбы - по ГОСТ 6357-81.
2. ОСНОВНЫЕ
РАЗМЕРЫ
2.1. Обозначение
размера резьбы, шаги и номинальные значения основных размеров конической
(наружной и внутренней) резьбы должны соответствовать указанным
на черт. 2 и в табл. 2.
- рабочая длина резьбы;
- длина наружной резьбы от торца до основной
плоскости.
Черт. 2
Размеры в мм
─────────────┬───────────┬───────────────────────────────┬─────────────────
Обозначение │ Шаг P
│ Диаметры резьбы в основной
│ Длина резьбы
размера
│ │ плоскости │
резьбы
│
├──────────┬──────────┬─────────┼────────┬────────
│ │ d = D
│ d = D │ d
= D │ l
│ l
│ │ │ 2 2 │
1 1 │ 1
│ 2
─────────────┼───────────┼──────────┼──────────┼─────────┼────────┼────────
1/16
│ 0,907 │
7,723 │ 7,142
│ 6,561 │ 6,5
│ 4,0
1/8
│ │ 9,728
│ 9,147 │
8,566 │ │
─────────────┼───────────┼──────────┼──────────┼─────────┼────────┼────────
1/4
│ 1,337 │
13,157 │ 12,301
│ 11,445 │ 9,7
│ 6,0
3/8
│ │ 16,662
│ 15,806 │
14,950 │ 10,1 │
6,4
─────────────┼───────────┼──────────┼──────────┼─────────┼────────┼────────
1/2
│ 1,814 │
20,955 │ 19,793
│ 18,631 │ 13,2
│ 8,2
3/4
│ │ 26,441
│ 25,279 │
24,117 │ 14,5 │
9,5
─────────────┼───────────┼──────────┼──────────┼─────────┼────────┼────────
1
│ 2,309 │
33,249 │ 31,770
│ 30,291 │ 16,8
│ 10,4
─────────────┤
├──────────┼──────────┼─────────┼────────┼────────
1 1/4
│ │ 41,910
│ 40,431 │
38,952 │ 19,1 │
12,7
1 1/2
│ │ 47,803
│ 46,324 │
44,845 │ │
─────────────┤
├──────────┼──────────┼─────────┼────────┼────────
2
│ │ 59,614
│ 58,135 │
56,656 │ 23,4 │
15,9
2 1/2
│ │ 75,184
│ 73,705 │
72,226 │ 26,7 │
17,5
─────────────┤
├──────────┼──────────┼─────────┼────────┼────────
3
│ │ 87,884
│ 86,405 │
84,926 │ 29,8 │
20,6
3 1/2
│ │
100,330 │ 98,851
│ 97,372 │ 31,4
│ 22,2
─────────────┤
├──────────┼──────────┼─────────┼────────┼────────
4
│ │
113,030 │ 111,551 │ 110,072 │ 35,8
│ 25,4
─────────────┤
├──────────┼──────────┼─────────┼────────┼────────
5
│ │
138,430 │ 136,951 │ 135,472 │ 40,1
│ 28,6
6
│ │
163,830 │ 162,351 │ 160,872 │ │
Допускается применять
более короткие длины резьб.
2.2. Числовые
значения диаметров и вычисляют по следующим формулам
, (1)
. (2)
Числовые значения
диаметра d установлены эмпирически.
2.3. Разность
действительных размеров
должна быть не менее разности номинальных
размеров и ,
указанных в табл. 2.
2.4. Длина
внутренней конической резьбы должна быть не менее
, где
- в соответствии с табл. 3.
Размеры в мм
────────────────┬─────────────────────────────────┬────────────────────────
Обозначение
│ Смещение основной
│ Предельные отклонения
размера резьбы │ плоскости резьбы │ диаметра D внутренней
├────────────────┬────────────────┤ 2
│ +/- Дельта l │ +/- Дельта l │ цилиндрической резьбы
│ 1 2
│ 2 2 │
────────────────┼────────────────┼────────────────┼────────────────────────
1/16
│ 0,9 │ 1,1
│ +/- 0,071
1/8
│
│ │
────────────────┼────────────────┼────────────────┼────────────────────────
1/4
│ 1,3 │ 1,7
│ +/- 0,104
3/8
│
│ │
────────────────┼────────────────┼────────────────┼────────────────────────
1/2
│ 1,8 │ 2,3
│ +/- 0,142
3/4
│
│ │
────────────────┼────────────────┼────────────────┼────────────────────────
1
│ 2,3 │ 2,9
│ +/- 0,180
1 1/4
│
│ │
1 1/2
│
│ │
2
│
│ │
────────────────┼────────────────┼────────────────┼────────────────────────
2 1/2
│ 3,5 │ 3,5
│ +/- 0,217
3
│
│ │
3
1/2 │ │ │
4
│
│ │
5
│
│ │
6
│
│ │
Примечание.
Предельные отклонения и
не распространяются на резьбы с длинами,
меньшими указанных в табл. 2.
2.5. Обозначение
размеров резьбы, шаги и номинальные значения наружного, среднего и внутреннего
диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 2.
Черт. 3
2.6. Конструкция
деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать
ввинчивание наружной конической резьбы на глубину не менее
.
3. ДОПУСКИ

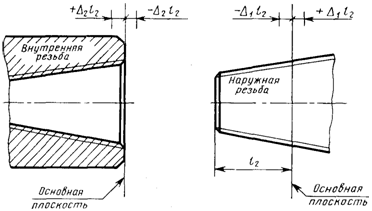

3.1. Осевое
смещение основной плоскости наружной и внутренней резьб
(черт. 4) относительно номинального расположения не должно превышать значений,
указанных в табл. 3.
Черт. 4
Примечание. В основной
плоскости средний диаметр имеет номинальное значение.
Смещение основной
плоскости является суммарным, включающим отклонения среднего диаметра, шага,
угла наклона боковой стороны профиля и угла конуса.
3.2. Предельные
отклонения среднего диаметра внутренней цилиндрической резьбы должны
соответствовать указанным в табл. 3.
3.3. Допускается
соединение наружной конической резьбы с внутренней цилиндрической резьбой
класса точности A по ГОСТ 6357-81.
3.4. Рекомендуемые
предельные отклонения отдельных параметров резьбы приведены в справочном
Приложении.
4.
ОБОЗНАЧЕНИЯ
4.1. В условное
обозначение резьбы должны входить: буквы (R - для конической наружной резьбы,
- для конической внутренней резьбы,
- для цилиндрической внутренней резьбы) и
обозначение размера резьбы.
Условное
обозначение для левой резьбы дополняется буквами LH.
Примеры обозначения
резьбы:
наружная трубная
коническая резьба 1 1/2: R 1 1/2
внутренняя трубная
коническая резьба 1 1/2:
внутренняя трубная
цилиндрическая резьба 1 1/2:
левая резьба:
R 1 1/2 LH;
;
.
4.2. Резьбовое
соединение обозначается дробью, например,
или
, в
числителе которой указывается буквенное обозначение внутренней резьбы, а в
знаменателе - наружной резьбы, и размером резьбы.
Примеры обозначения
резьбового соединения:
трубная коническая
резьба (внутренняя и наружная):
;
;
внутренняя трубная
цилиндрическая резьба (с допусками по настоящему стандарту) и наружная трубная
коническая резьба:
;
;
внутренняя трубная
цилиндрическая резьба класса точности A по ГОСТ 6357-81 и наружная трубная коническая
резьба:
;
.
Приложение
Справочное
ПРЕДЕЛЬНЫЕ
ОТКЛОНЕНИЯ ОТДЕЛЬНЫХ ПАРАМЕТРОВ РЕЗЬБЫ
1. Настоящее
приложение содержит информацию о предельных отклонениях отдельных параметров резьбы,
которые являются исходными при проектировании резьбообразующего
инструмента и расчете резьбовых калибров и не подлежат обязательному контролю,
если это не установлено особо.
2. Предельные
отклонения среза вершин и впадин (размера C), угла наклона боковой стороны
профиля
, шага
P и угла конуса (разность средних диаметров на длине )
конической резьбы приведены на черт. 1 и в таблице.
es - верхнее отклонение среза вершины и впадины наружной резьбы;
ES - верхнее
отклонение среза вершины и впадины внутренней резьбы;
ei - нижнее отклонение среза вершины и впадины наружной резьбы;
EI - нижнее
отклонение среза вершины и впадины внутренней резьбы;
- допуск угла наклона
боковой стороны профиля резьбы.
Черт. 1
Размеры в мм
───────┬────────────────────────────────────────────────────┬────────────────────
Обозна-│ Предельные отклонения │ Разность средних
чение
├───────────────────────────────┬──────────┬─────────┤ диаметров резьбы
размера│ среза C │ угла │ шага P │
на длине l
резьбы
│
│ альфа/2 │на длине
│ 2
├───────────────┬───────────────┼──────────┼────┬────┼──────┬─────────────
│ вершины
│ впадины │
T │ l │ l
│Номин.│ Предельные
│ │ │ альфа│ 2 │
1 │ │ отклонения
├───────┬───────┼───────┬───────┤+/-
------├────┴────┤
├──────┬──────
│es = ES│ei = EI│es = ES│ei = EI│
2 │ T
│ │наруж-│внут-
│ │ │ │ │ │ P
│ │ной │ренней
│ │ │ │ │ │ │ │резьбы│резьбы
───────┼───────┼───────┼───────┼───────┼──────────┼────┬────┼──────┼──────┼──────
1/16 │ +0,05 │ 0
│+0,025 │-0,025 │
40'
│0,04│0,07│0,250 │+0,028│+0,014
1/8
│ │ │ │ │ │ │
│ │-0,014│-0,028
───────┤ │ │ │
├──────────┤ │
├──────┼──────┼──────
1/4
│ │ │
│ │ 35'
│ │ │0,375 │+0,042│+0,021
│ │ │ │ │ │ │
│
│-0,021│-0,042
───────┤ │ │ │ │ │ │
├──────┼──────┼──────
3/8
│ │ │ │
│ │ │
│0,400 │+0,044│+0,022
│ │ │ │ │ │ │
│
│-0,022│-0,044
───────┤ │ │ │ │ │ │
├──────┼──────┼──────
1/2
│ │ │ │ │ │ │
│0,512 │+0,058│+0,028
│ │ │ │ │ │ │
│
│-0,028│-0,058
───────┤ │ │ │ │ │ │
├──────┼──────┼──────
3/4
│ │ │ │ │ │ │
│0,594 │+0,066│+0,034
│ │ │ │ │ │ │
│
│-0,034│-0,066
───────┤ │ │ │
├──────────┤ │
├──────┼──────┼──────
1
│ │ │ │ │
25' │ │
│0,650 │+0,073│+0,036
│ │ │ │ │ │ │
│
│-0,036│-0,073
───────┤ │ │ │ │ │ │
├──────┼──────┼──────
1 1/4 │ │ │ │ │ │ │
│0,794 │+0,089│+0,045
1 1/2 │ │ │ │ │ │ │
│
│-0,045│-0,090
───────┤ │ │ │ │ │ │
├──────┼──────┼──────
2
│ │ │ │ │ │ │
│0,994 │+0,111│+0,056
│ │ │ │ │ │ │
│
│-0,056│-0,111
───────┤ │ │ │ │ │ │
├──────┼──────┼──────
2 1/2 │ │ │ │ │ │ │
│1,094 │+0,122│+0,062
│ │ │ │ │ │ │
│
│-0,062│-0,122
───────┤ │ │ │ │ │ │
├──────┼──────┼──────
3
│ │ │ │ │ │ │
│1,288 │+0,144│+0,073
│ │
│ │ │ │ │
│
│-0,073│-0,144
───────┤ │ │ │ │ │ │
├──────┼──────┼──────
3 1/2 │ │ │ │ │ │ │
│1,388 │+0,155│+0,078
│ │ │ │
│ │ │
│
│-0,078│-0,155
───────┤ │ │ │ │ │ │
├──────┼──────┼──────
4
│ │ │ │ │ │ │
│1,588 │+0,177│+0,089
│ │ │ │ │ │ │
│ │-0,089│-0,177
───────┤ │ │ │ │ │ │
├──────┼──────┼──────
5
│ │ │ │ │ │ │
│1,788 │+0,200│+0,101
6
│ │ │ │ │ │
│ │ │-0,101│-0,200
Примечание.
Значение
относится к расстояниям между витками резьбы.
Действительное отклонение может быть со знаком минус или плюс.
3. Предельные
отклонения среза вершин и впадин (размера
)
внутренней цилиндрической резьбы (черт. 2) не должны превышать:
среза вершин +0,05
мм (ES = +0,05 мм, EI = 0);
среза впадин +/-
0,025 мм (ES = +0,025 мм, EI = -0,025 мм).
Черт. 2
